電子式三相電能表電源端子接線圖
電子式三相電能表電源端子接線圖
智能電表的接線方法是什么？智能電表接線圖是什么？

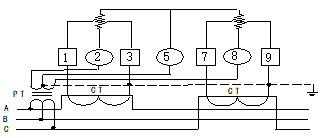

三相三線經電壓、電流或萬用電壓、
電流互感器接入式電能表接線圖

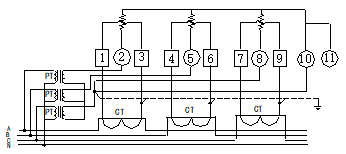

三相四線經電壓、電流互感器或萬用電壓、
電流互感器接入式電能表接線圖

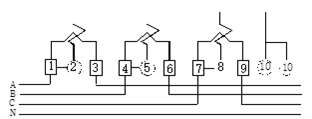

三相四線直接接入式電能表接線圖
三相四線電子式電能表通過互感器連接的接線圖如下： 不用互感器時，表的接線柱2、5、8、分別接A、B、C三相進線，10接零線進線，3、6、9分別為三相A、B、C的出線，11為零線的出線。 不用互感器時，表的接線柱2、5、8、分別接A、B、C三相進線，10接零線進線，3、6、9分別為三相A、B、C的出線，11為零線的出線。
更多電力相關知識，智能預付費電表、水表遠程抄表專家智源光小智幫您解答喲。
