RS485搭配微功率實現無線遠程智能抄表方案
RS485搭配微功率實現無線遠程智能抄表方案
【項目內容及需求】
遠程自動抄表
【方案通訊方式】
- 485方案
- 微功率無線方案
<運行要求>
1.安裝電表為電子式電能表并具備485通訊接口，滿足DL/T645通信規約。
2.管理中心備有用于抄表管理的電腦，電腦需開通網絡服務并建議24小時開機。
*手機公眾號查詢使用我公司提供的公眾號，客戶需求用自主公眾號查詢需另行支付技術服務費并自主開通公眾號及承擔相應公眾號運行費用。
<遠程自動抄表方案運行原理圖>

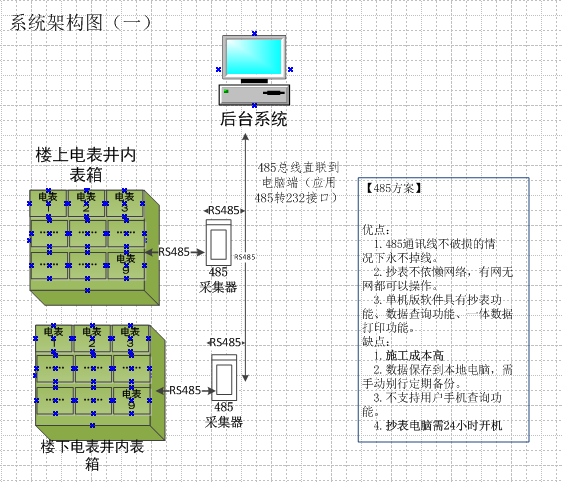

485方案如下：

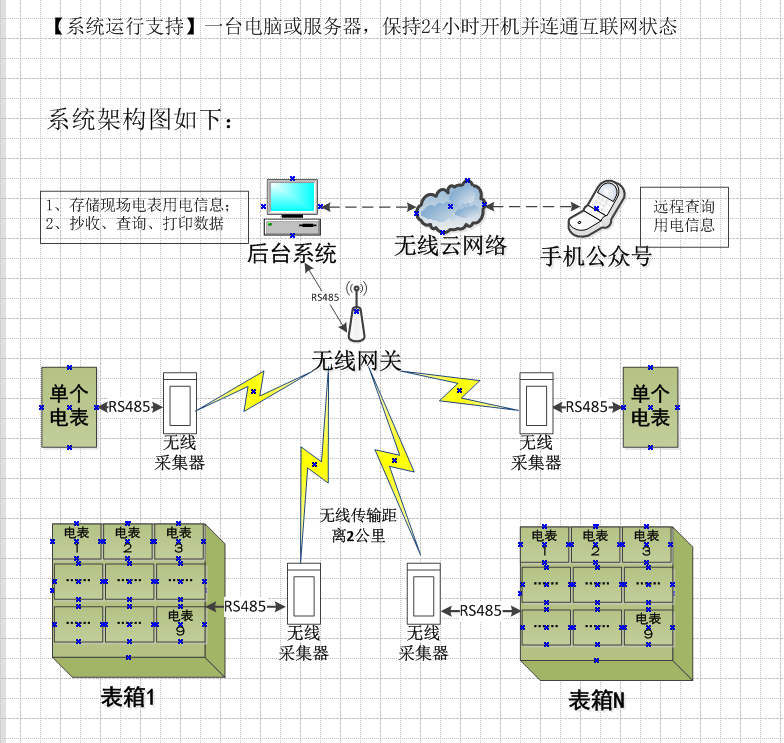

微功率無線方案
優點：1.施工成本低
2.同485方案相比，不需要接上行的485線。可通過微功率無線傳輸。
缺點：1.電腦需24小時開機并保持網絡暢通，以保證用戶手機在線查詢。
2．正常情況通訊范圍2公里內。某些項目地遮擋會造成信號不穩定。（這種情況比較少，通常用戶會擔心）
<方案說明>
①電表井內電表與采集器之間通過485方式聯接，單只采集器限額采集30只電表。

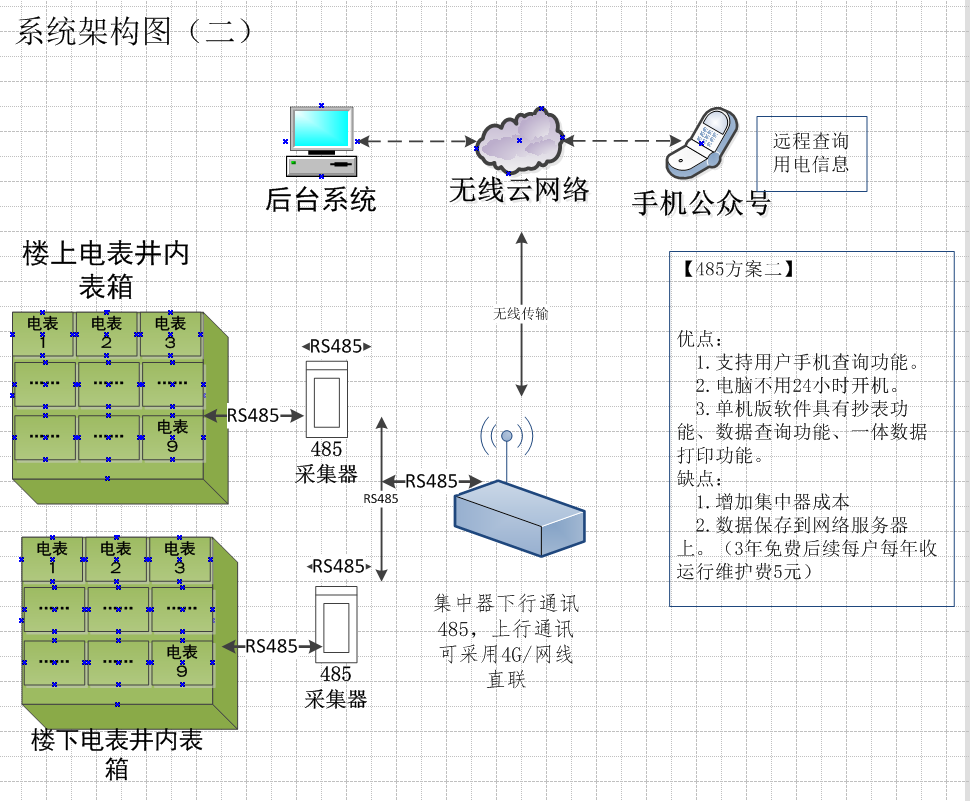

②采集器通過（微功率無線方式/485方式）反饋數據到（集中器/云端服務器/后臺主機）抄表軟件上匯總管理。
③只要抄表機開機，會循環對電表抄讀，成功抄讀電表會記錄抄表時間，并自動存檔。
方案條件滿足數據訪問時，手機與電腦可以同步操作，用戶可在手機微信公眾號上直接查詢用電情況。
【本方案特點】
①滿足遠程抄表要求，實現臺區遠程自動管理。
② 采用微功率無線方式轉輸，節約施工輔材成本。
③實時數據采集自動傳輸、自動匯總、一鍵導出、方便數據管理，關聯打印機設備，實現數據打印需求。
④ 雙渠道查詢信息，電腦、手機同步工作，通用智能。
⑤易管理免維護。低成本、易采購、易更換。操作平臺不受廠家及型號、功能限制。

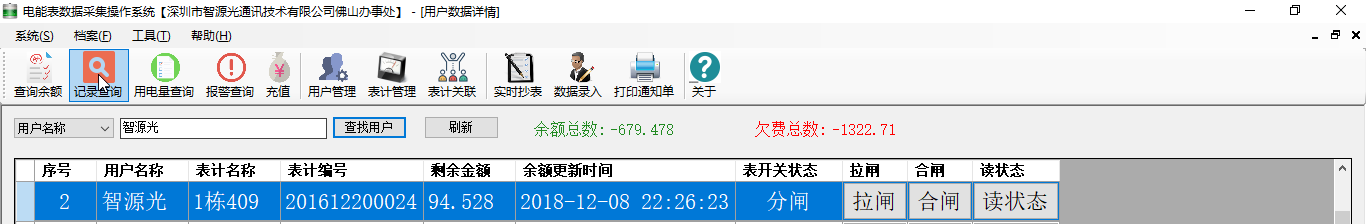

【抄表界面展示】
【推薦使用電能表】

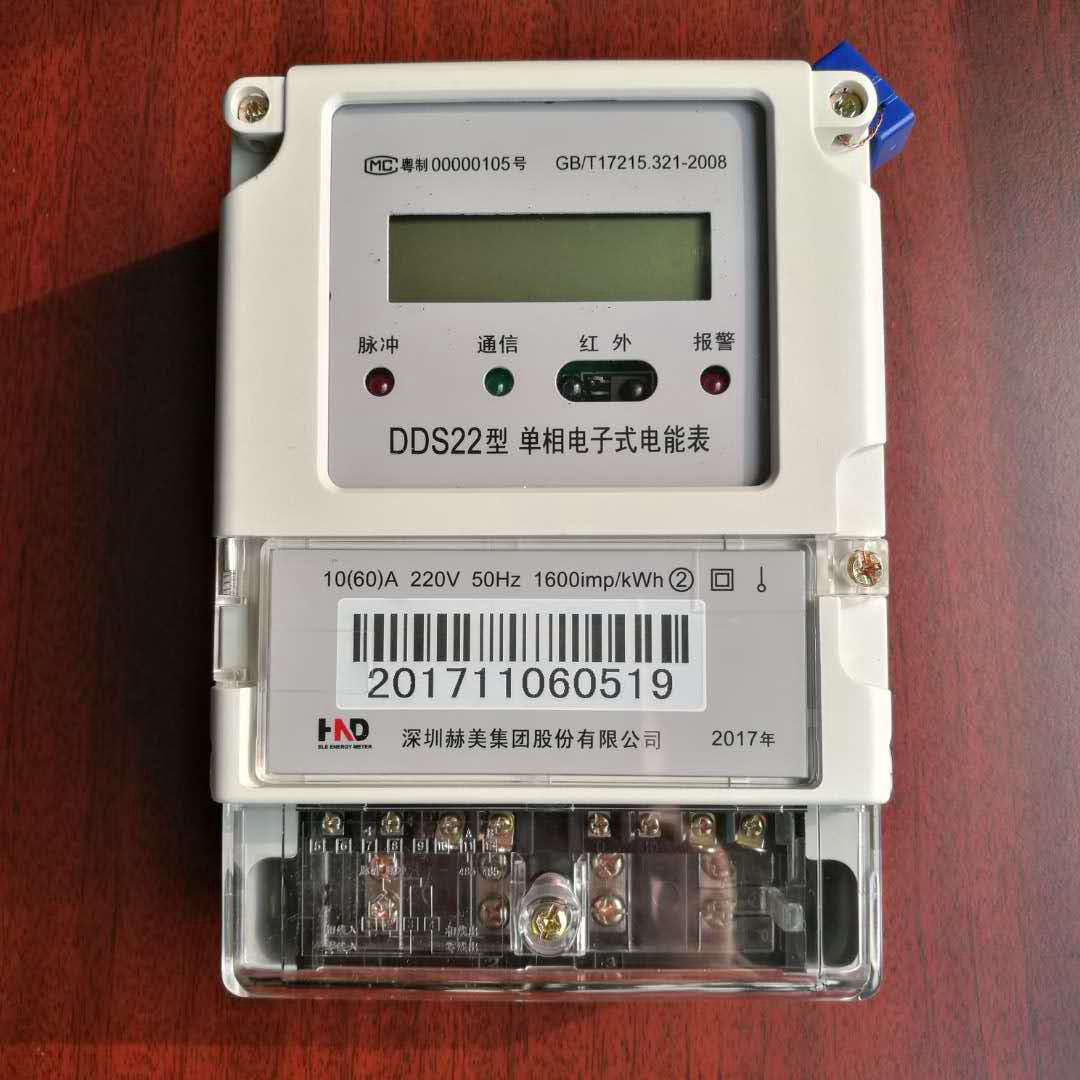

<電子式單相485電能表> DDS22型單相電子式電能表是采用先進的低功耗的集成電路技術和SMT工藝設計制造的新型電能表，采用大屏幕漢字LCD顯示，具有紅外和RS485通信接口功能。具有測量精度高、穩定性好、寬量程、可靠性高、防竊電、安裝方便等顯著優點。是居民家庭用戶首選的理想產品。
該表其性能指標符合GB/T17215-2002標準中對單相電能表的要求。具有紅外和RS485通信接口功能。其性能指標符合DL/T645-1997《多功能電能表通信規約》電力行業標準對多功能電能表的各項技術要求。可實現遠程編程及抄表。
（電表外形尺寸圖）
<電子式三相有功電能表>

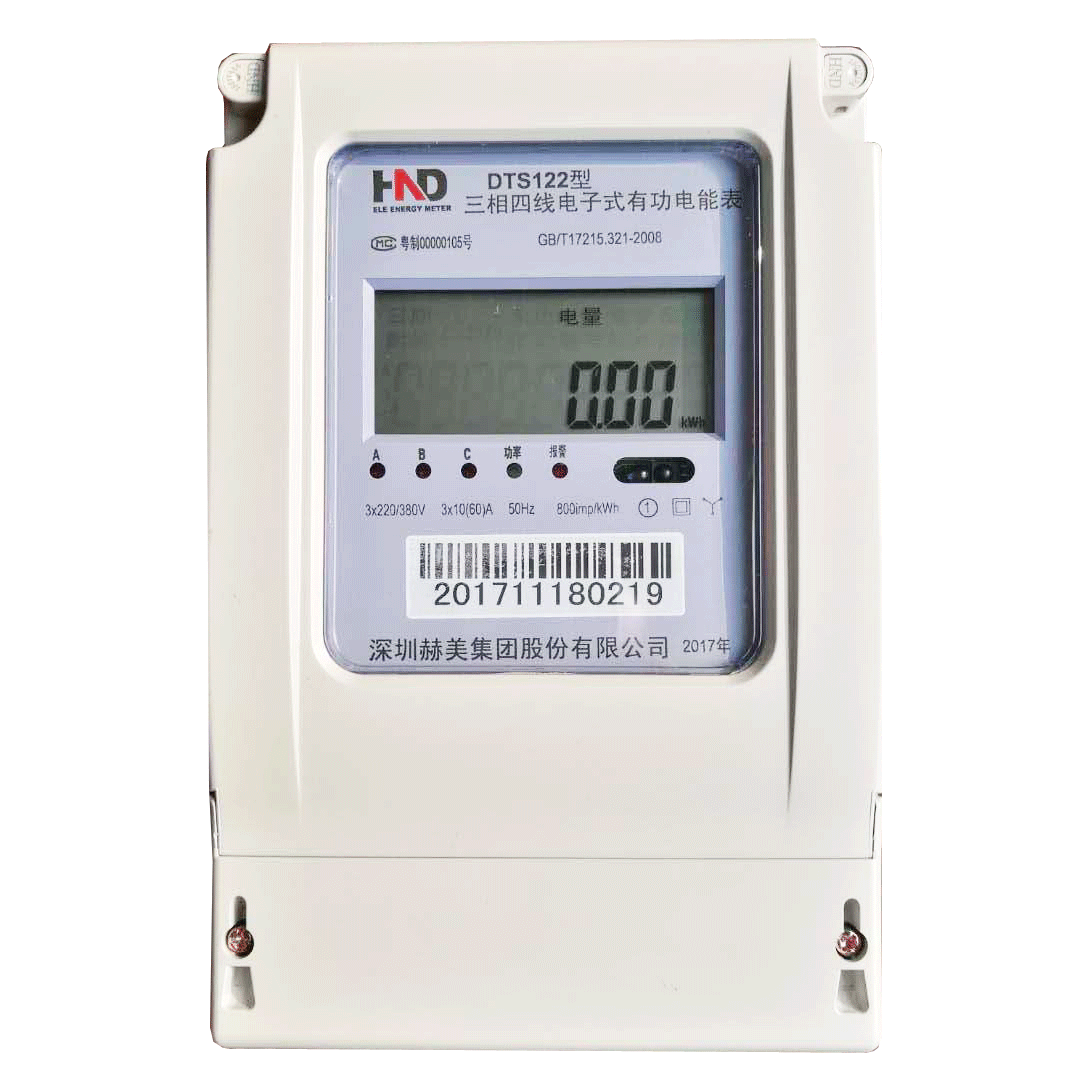

DＳＴS122型三相全電子式有功電能表采用當今先進的電能表專用集成電路、永久保存信息的不揮發性存儲器、寬溫漢字液晶顯示等技術并采用當代SMT電子裝聯新工藝設計、制造的，供計量額定頻率為50Hz三相電網中的交流有功電能表。
該表具有紅外通訊口、RS485接口, RS485接口可對電表進行編程及電表數據抄收，其通訊規約符合部頒DL/T645－1997規約的要求,且兼容DL/T645－2007規約。
該表采用多種軟、硬件抗干擾措施，保證了電表的可靠運行，是目前提供給電力部門為實現準確計量并滿足電力管理自動化而選用的三相有功電能表。

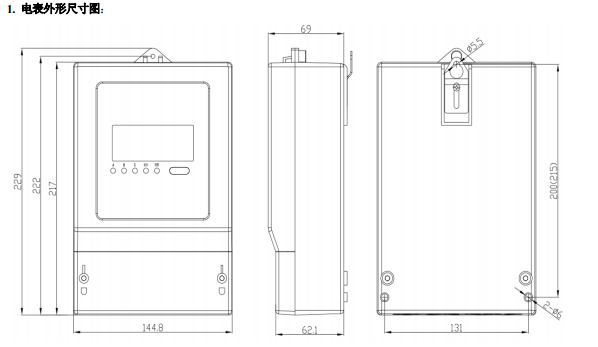

（電表外形尺寸圖）
