一、安全使用注意事項
在安裝、保養和使用我公司低壓智能電力電容器時，請仔細閱讀這些說明內容并謹慎操作，以便能夠充分利用電容器的功能，延長本機的使用壽命。對因使用不當造成的損失，本公司不承擔責任。?
1、請勿撞擊！?
2、電源線的規格應滿足用電負荷的要求，30kvar 及以上容量的電容器使用16 mm2截面積的多芯銅導線。請正確連接 A、B、C 相，外殼應可靠接地。?
3、在保養電容器之前，請把電容器開關全部退掉。?
4、電容器正常運行期間，如果外殼沒有可靠接地，電容器本體可能帶電，請勿觸摸電容器金屬部分，否則有觸電可能。
二、產品概述

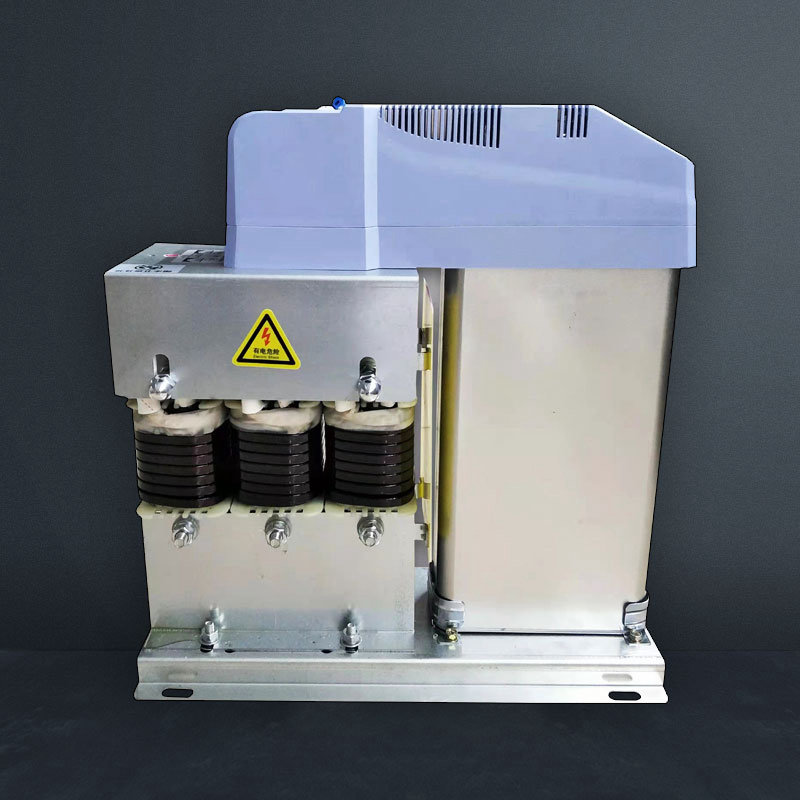

HTC-NR系列智能低壓電容器是以二組(△型)或一組(Y型)低壓電力電容器為主體，集成了現代測控、電力電子、網絡通訊、自動化控制等先進技術，替代傳統的由控制器、熔絲、復合開關或機械式接觸器、熱繼電器、低壓電容器、指示燈等分離器件在柜內用導線連接而組成的成套無功補償裝置。由它組成的低壓無功補償裝置具有補償方式靈活、補償效果好、裝置體積小、功耗低、安裝維護方便、使用壽命長、保護功能強、可靠性高等特點，并真正做到過零投切，滿足用戶對設備的實際需求，適應了現代電網對無功補償設備的更高要求。
廣泛應用于電力，石油、冶金、煤炭、化工、港口、城市和農村電網等領域。
三、產品主要技術參數
■環境條件
運輸存儲溫度：-25℃～55℃
極限工作溫度：（電容溫度極限）
相對濕度：20% ～ 90%
海拔高度：≤2000m
其他條件：安裝地點無腐蝕金屬和破壞絕緣的氣體及導電介質存在，不得含有爆炸危險的介質，無較強的振動和沖擊，無嚴重霉菌存在。
■電源條件
工作電壓：共補 380V AC，分補 230V AC
電壓偏差：±20%
工作頻率：50±1.5Hz
電壓諧波：電壓總畸變率不大于5%
功率消耗：≤2W
■無功補償參數
無功補償誤差：≤最小電容器容量的50%
投切間隔時間：60s（可設）
聯機數量：每組不超過128臺
■機械參數
外形尺寸（長*寬*高）：380*80*295mm（三相補償）
380*80*300mm（分相補償）
固定孔間距（長*寬）：360*50mm
智能電容安裝間距：≥50mm
重量：6.5kg
四、產品型號說明
產品型號：HTC-NR X / ?XXX - X+X，說明如圖2-1-1 所示：
HTC-NR X/ XXX - X+X
第二組電容器容量（kvar）
第一組電容器容量（kvar）
電容器額定電壓（V）
補償方式： ?G（共補“ ?”）， F（分補“ Y”）
產品型號
公司名稱
