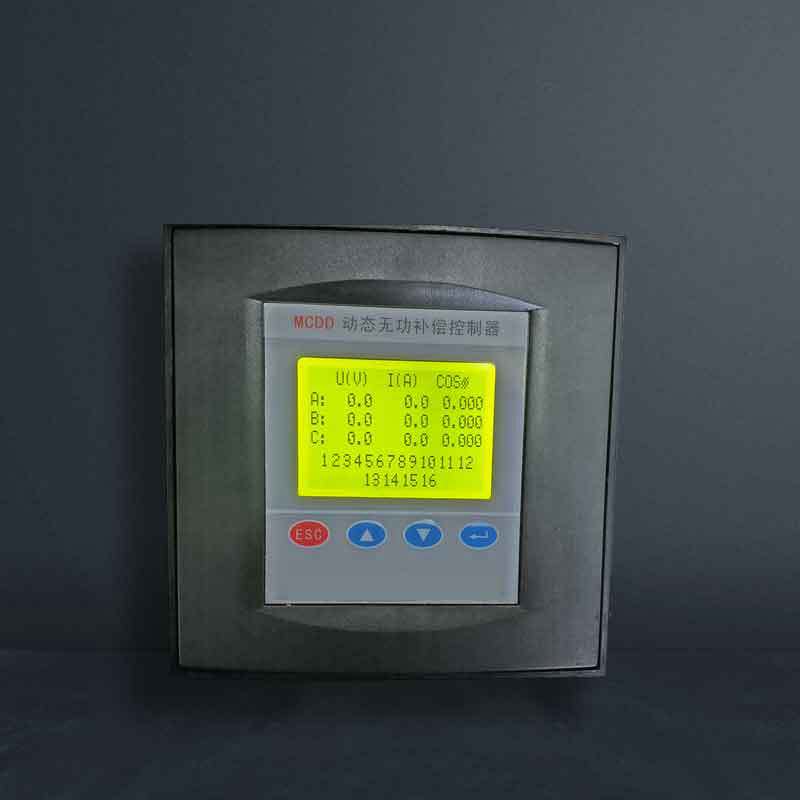

WCDD動態無功補償控制器 ?
一、概述
WCDD動態無功補償控制器，以數字信號處理器DSP為核心，采用交流取樣，是集數據采集、通訊、無功補償、電網參數分析等功能于體的新型配電測控設備。可實時顯示測量數據、開出量狀態、實時波形、和系統參數等，并采用多種通信接口，標準IEC-101,IEC-103, ?Modbus等規約，方便就地/遠方控制。該裝置適用于交流0.4kV、50Hz低壓配電系統的監測及無功補償控制。
二、產品種類
普通型：嵌入式、壁掛式
快速響應型(嵌入式):快速動態實現無功補償功能，所有出口均在10ms內完成。
三、基本功能
1.1數據采集
▲三相電壓/電流/功率因數▲停電時刻/來電時刻 ?▲有功功率/無功功率?
▲累計停電時間▲有功電量/無功電量頻率 ?▲電壓超上、下限 ?
▲諧波電壓/諧波電流 ?▲日電壓/電流最大、最小值 ?▲諧波分析至21次▲數據存儲為3個 ?
1.2數據通訊
▲具有RS232/RS485通訊接口；可采用現場通訊或遠程通訊。▲可實現實時召喚，響應預置參數的修改及遠程控制。 ?
1.3數據管理
▲基于 WINDOWS操作平臺，數據自動生成各種報表、曲線及棒圖。
1.4運行保護?
▲當電網某相電壓過壓、欠壓及諧波超限時逐一切除補償電容器。
▲當電網缺相時快速切除補償電容器，同時報警信號輸出。
▲每次通電，測控終端進行自檢并復歸輸出回路，使輸出回路處于斷開狀態。
1.5顯示采用128×64背光液晶顯示器、實時顯示電網有關參數、直觀顯示預置參數。
三、使用條件
▲空氣溫度：空氣溫度不高于+55℃,不低于-25℃
▲大氣祭件：空氣濕度在20℃時不超過90%,在溫度較低時，允許有較高的相對濕度。
▲海拔高度：不超過2000m。環境條件：周圍介質無爆炸危險、無足以損壞絕繚及腐蝕金屬的氣體，無導電塵埃。 ?
四、技術參數
1、基本參數
電源電壓：AC220V±20% | 電源頻率：50Hz±5 | 取樣電壓：AC?220±20% | 取樣電流：0~5A | 本機功耗：≤15W |
2、控制參數
電容禁投門限值：100mA門限系數：0.6~1.6;過壓保護：240~260V;
欠壓保護：180~150諧波電壓超限：5.0%~20.0%;零序電流超限：5.0%^60.0%
投切延時：動態20^500ms/靜態1~100s;輸出接點：12路12×DC12V×60mA
3、測量精度
電壓：±0.2% ?電流：±0.2% ?頻率：±1.0% ?有功功率：±0.5% ?
無功功率：±0.5%有功電度：±1.0%無功電度：1.0%
4、通訊 ?
物理接口：RS232/485 ?通訊規約：101、DNP3.0、 Polling
波特率：1200Zps，2400Zps，4800Zps，9600Zps，19200Zps可選。
5、遠程數據采集及監控方式：遠傳通道/電話線/Rs485/無線光纖/GPRS
6、其他
整機性能：符合叭L/Ⅰ721-2000抗干擾性能：符合Gz/T15153.1-1998
外形尺寸：壁掛式：145×234× ?嵌入式：A型：138×138×100Z型：138×138×100
