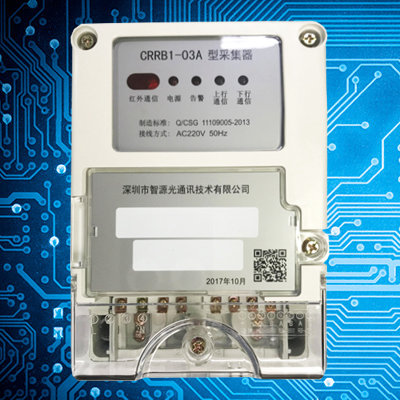

CRRB1-03A型采集器

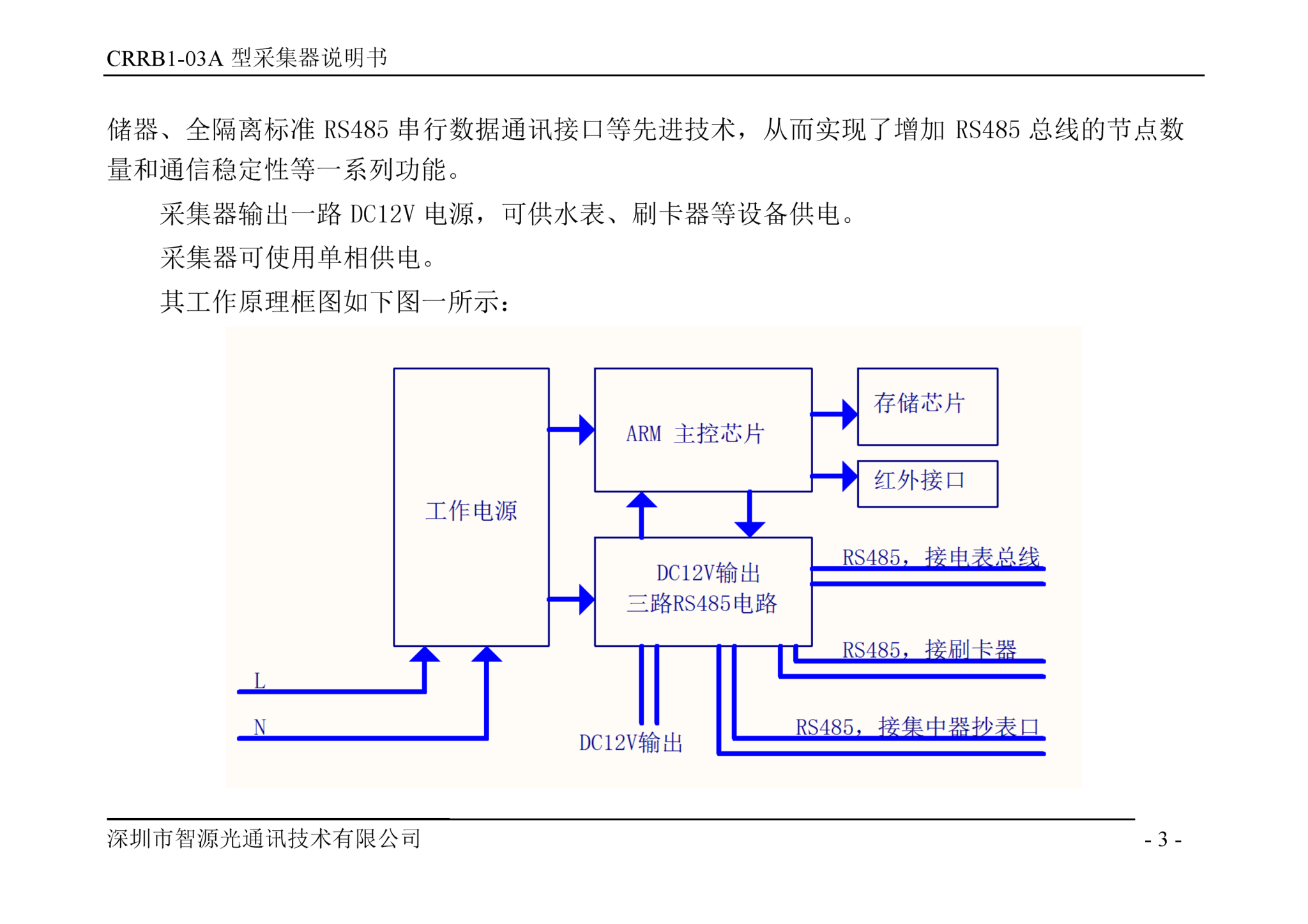

CRRB1-3A型采集器采用ARM高性能MCU完善的管理功能，采用永久保存信息的不揮發性存儲器、全隔離標準RS485串行數據通訊接口等先進技術，從而實現了增加RS485總線的節點數量和通信穩定性等一系列功能。
新一代智能型高科技網絡預付費電能計量電表

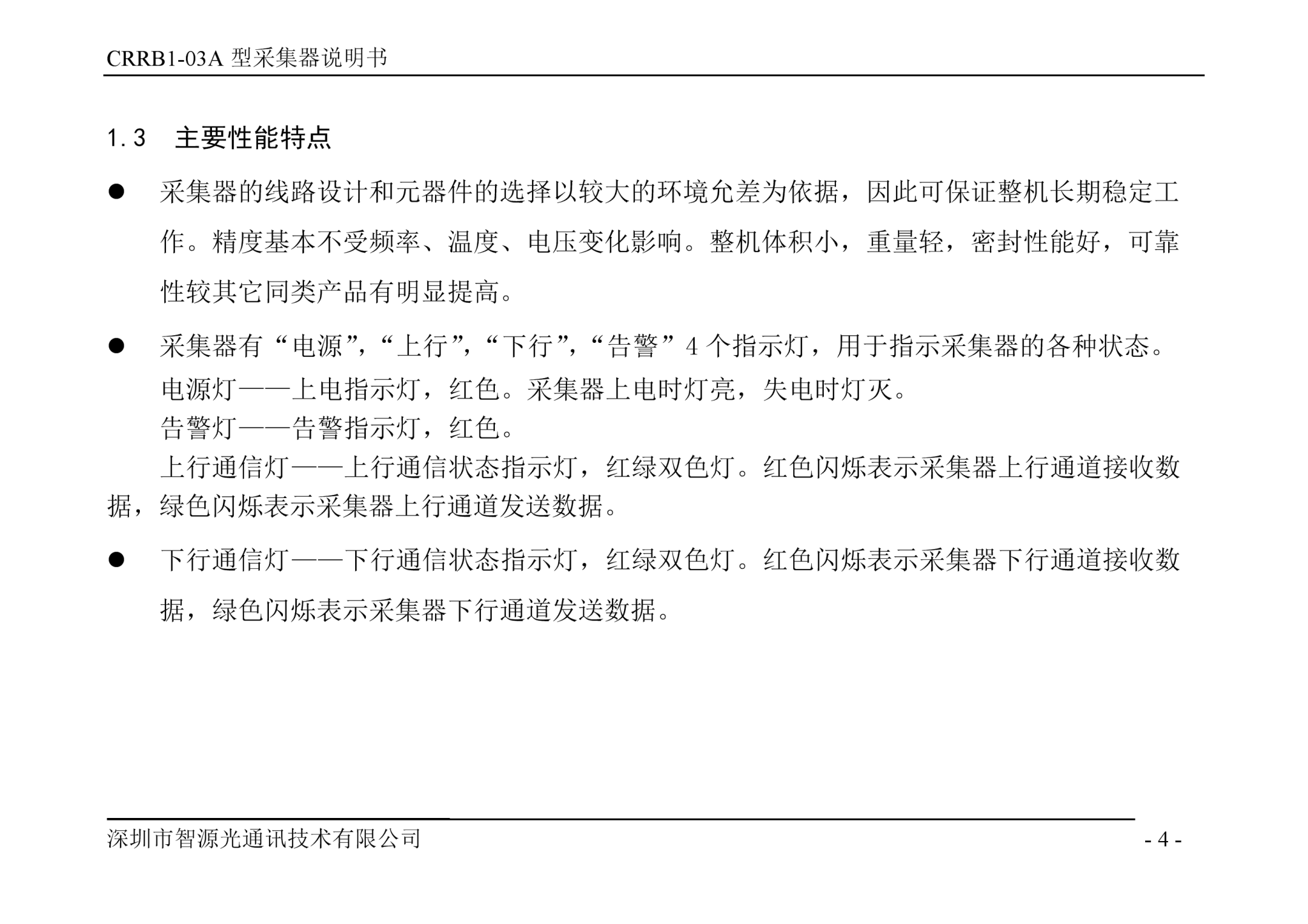

CRRB1-03A型采集器功能特點
安裝
便捷
精致
小巧
直觀
指示
遠距
傳輸
低耗
長壽
通訊
規約

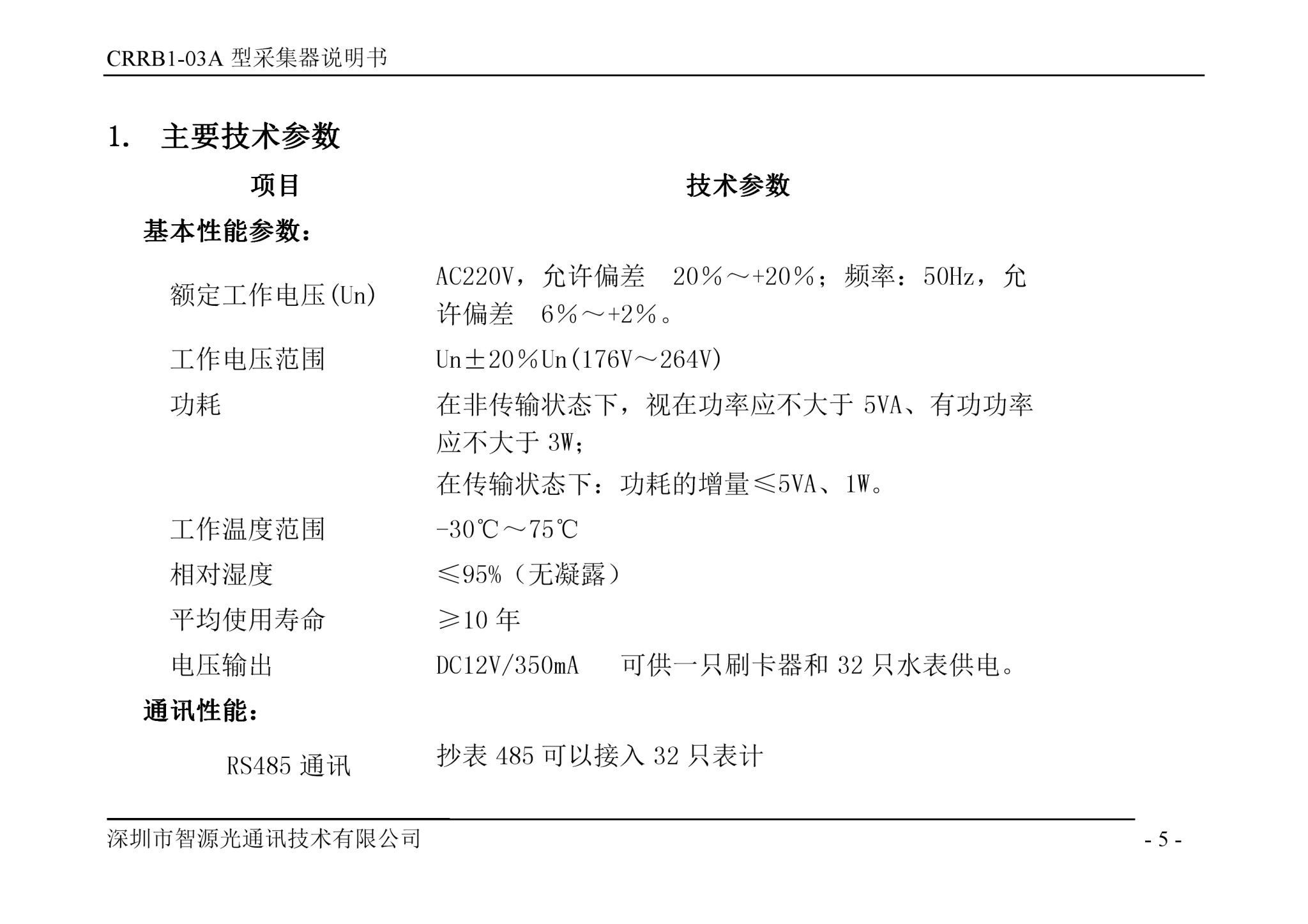

CRRB1-03A型采集器產品參數
項目 | 技術參數 |
基本性能參數： | |
額定工作電壓(Un) | AC220V，允許偏差?20％～+20％；頻率：50Hz，允許偏差?6％～+2％。 |
工作電壓范圍 | Un±20％Un(176V～264V) |
功耗 | 在非傳輸狀態下，視在功率應不大于5VA、有功功率應不大于3W； 在傳輸狀態下：功耗的增量≤5VA、1W。 |
工作溫度范圍 | -30℃～75℃ |
相對濕度 | ≤95%（無凝露） |
平均使用壽命 | ≥10年 |
電壓輸出 | DC12V/350mA ??可供一只刷卡器和32只水表供電。 |
通訊性能： | |
RS485通訊 | 抄表485可以接入32只表計 |
其他： | |

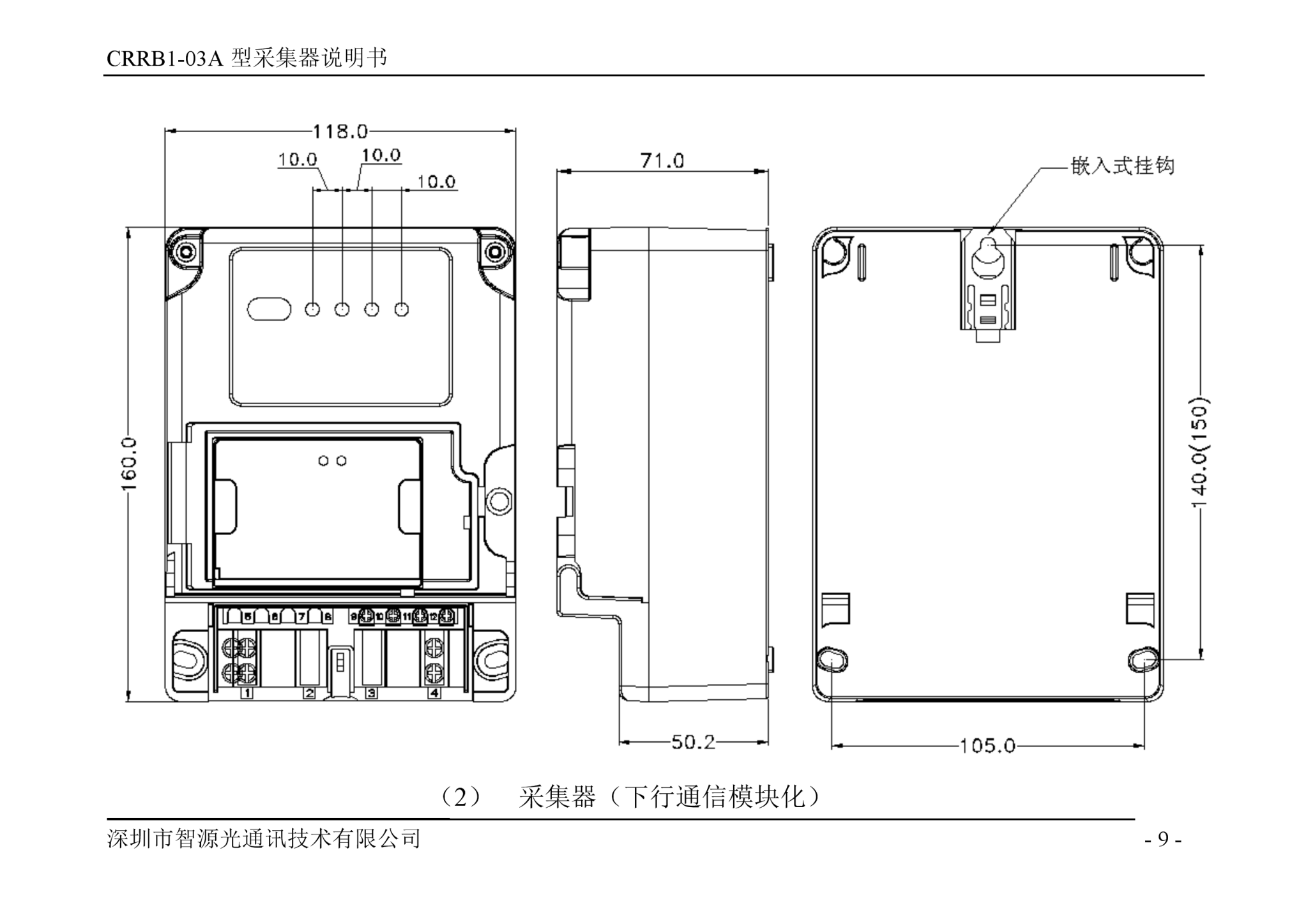

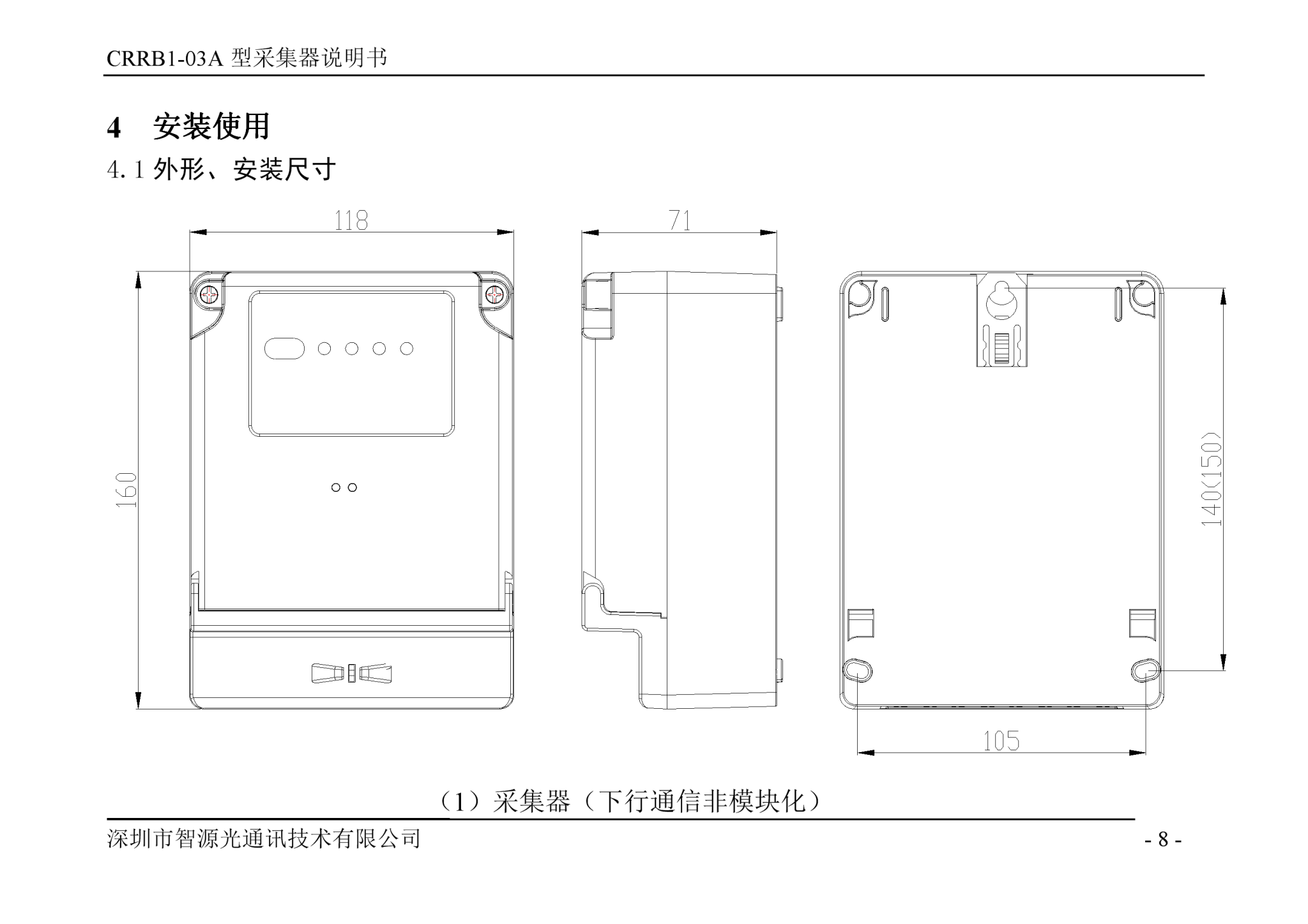

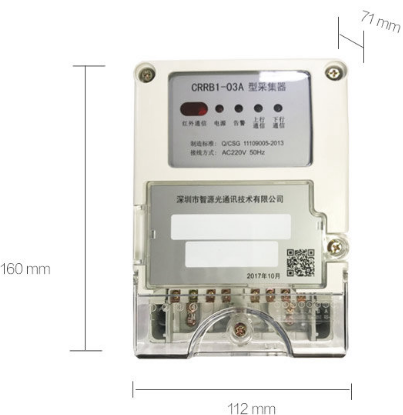

外形尺寸 | 160mm×112mm×71mm |
重量 | 約0.5kg |
品牌電表+自組網技術+云臺系統
CRRB1-03A型采集器產品簡要說明

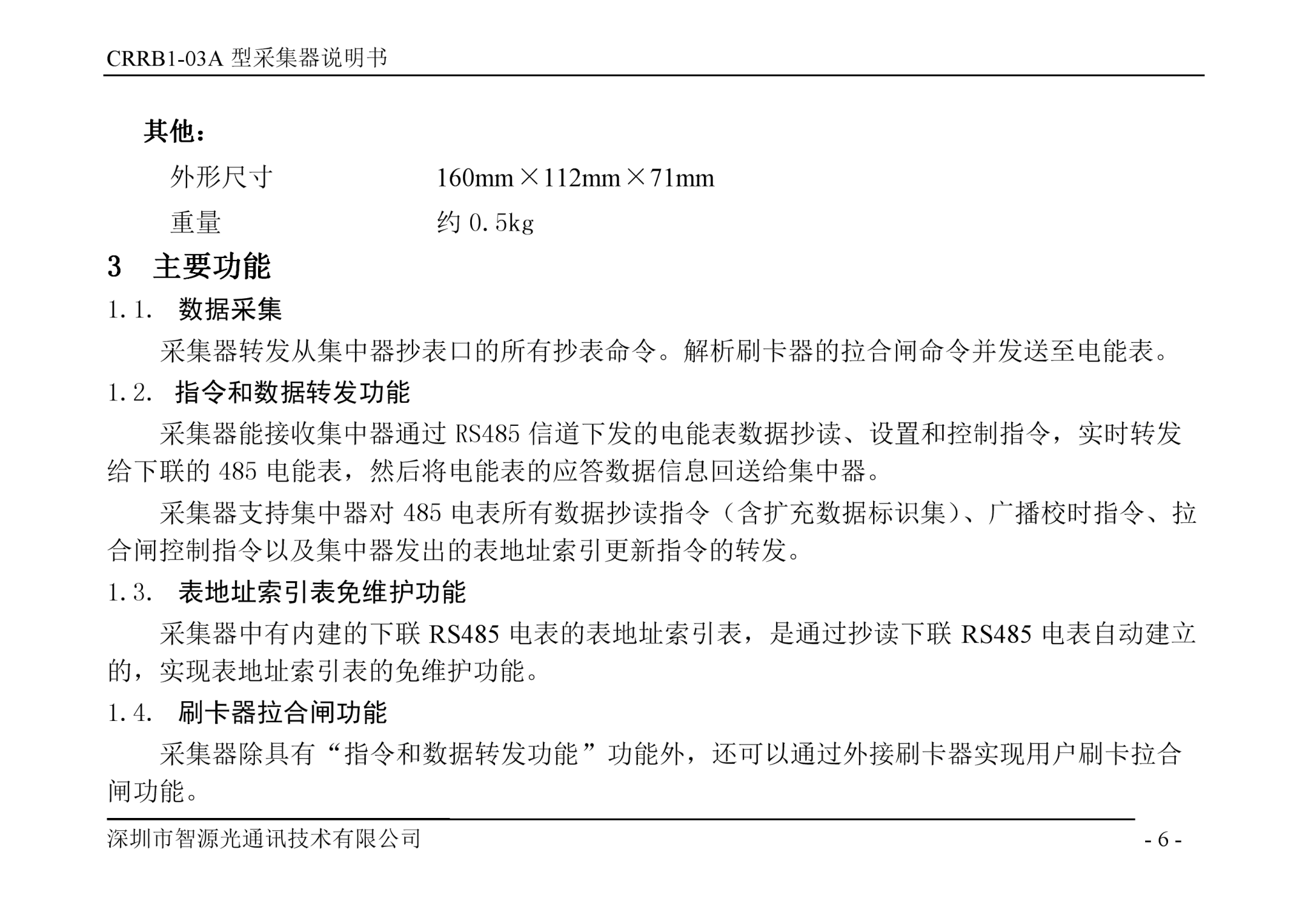

1.產品數據傳輸功能

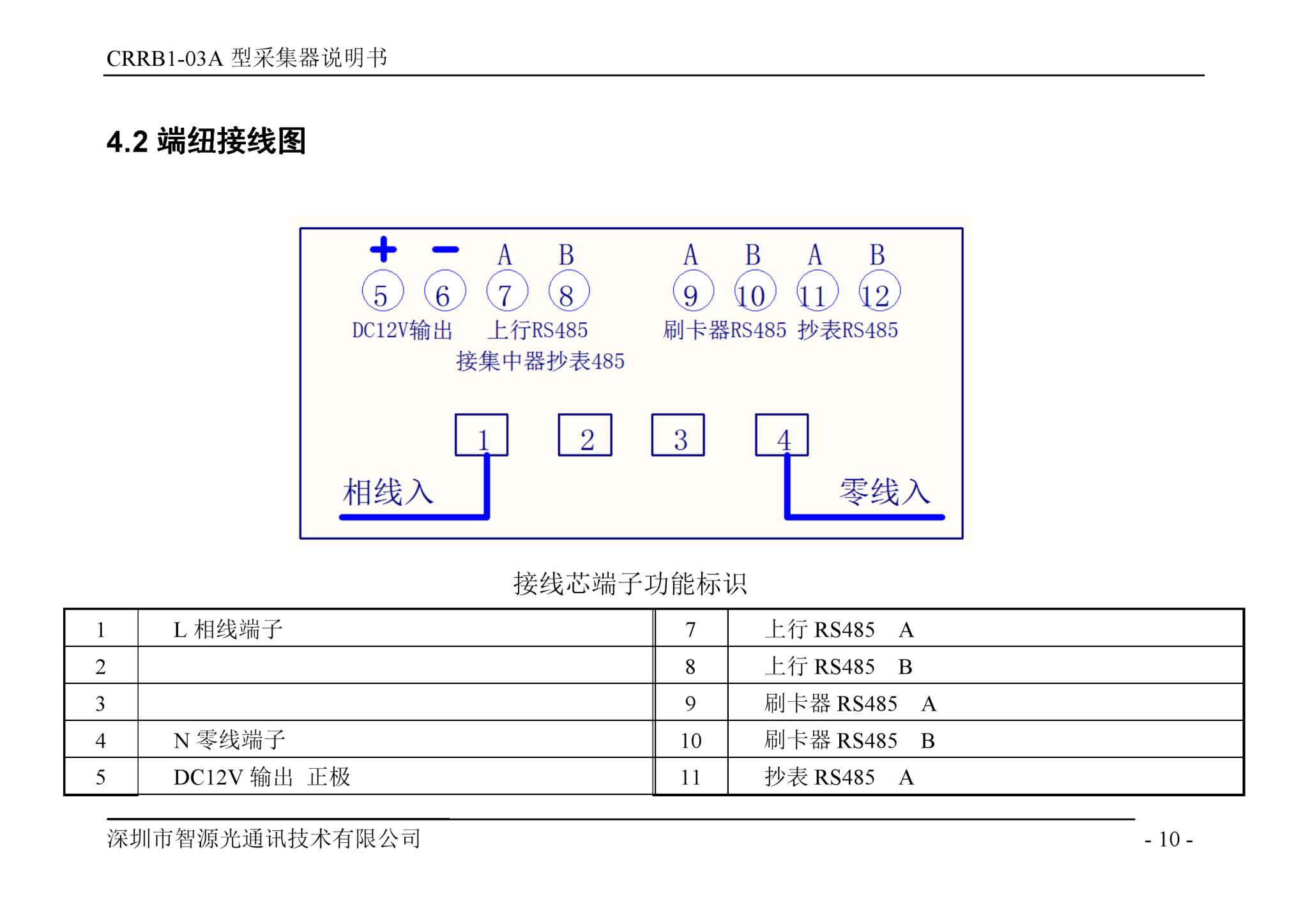

2.產品接線示意圖

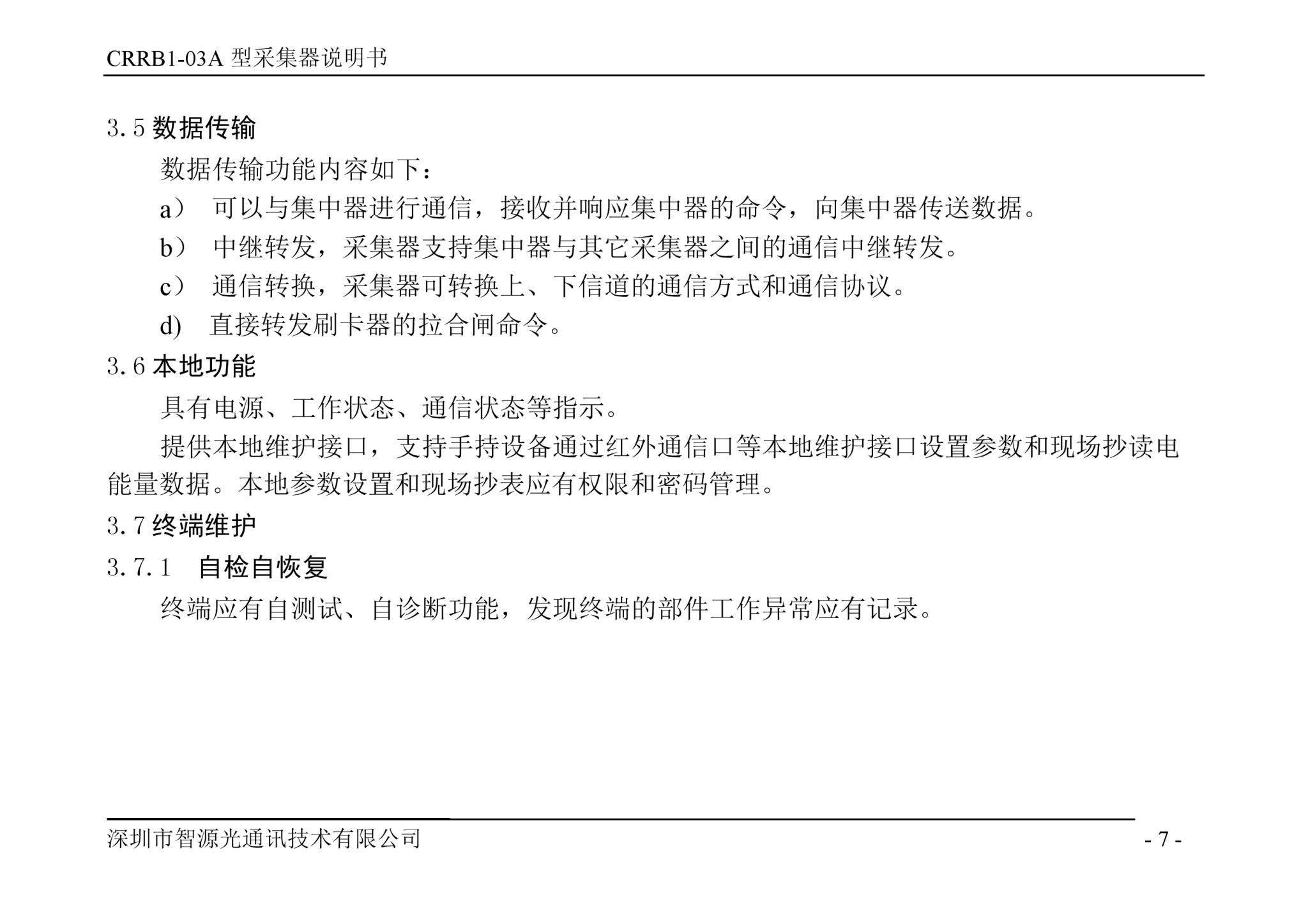

數據傳輸功能內容如下：
a）可以與集中器進行通信，接收并響應集中器的命令，向集中器傳送數據。
b）中繼轉發，采集器支持集中器與其它采集器之間的通信中繼轉發。
c）通信轉換，采集器可轉換上、下信道的通信方式和通信協議。
d) ?直接轉發刷卡器的拉合閘命令。
a）可以與集中器進行通信，接收并響應集中器的命令，向集中器傳送數據。
b）中繼轉發，采集器支持集中器與其它采集器之間的通信中繼轉發。
c）通信轉換，采集器可轉換上、下信道的通信方式和通信協議。
d) ?直接轉發刷卡器的拉合閘命令。

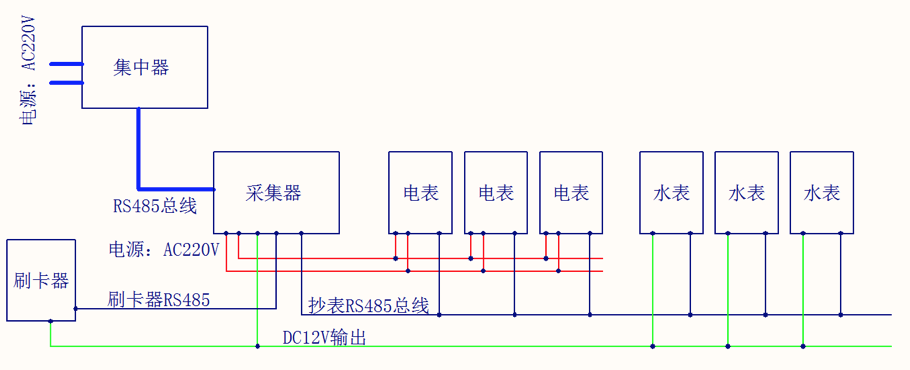

1.采集器的上行RS485接到集中器的抄表RS485接口上；
2.采集器的抄表RS485接到電表或水表的RS485上進行抄表；
3.水表和刷卡器等需要外接DC12V的設備連接到采集器DC12V輸出；
4.接線時請注意區分正負極。
2.采集器的抄表RS485接到電表或水表的RS485上進行抄表；
3.水表和刷卡器等需要外接DC12V的設備連接到采集器DC12V輸出；
4.接線時請注意區分正負極。
1.我的公寓電表都安裝在電表房，可以用這款采集器嗎？
可以的，這款CRRB1-03A采集器采用RS485通訊方式，具備485接口，可以實現電表房及水表井水電表的數據采集，可以接入32只表計，實現穩定采集。
2.電表房之間距離太遠，拉485線麻煩，這款采集器可以解決嗎？
CRRB1-03A型采集器下行為RS485、上行可以為載波、無線或RS485，可應用于低壓集抄、能耗監控、配電房等方案的數據采集時需要采集多個數據點免除拉多條RS485線或減少上行模塊時使用。
3.這款表尺寸大嗎？我的安裝空間有點小。
此款采集器的外形體積較小、重量輕、便于安裝。
4.這款表內有拉閘功能嗎？
有，這款采集器可以與刷卡器鏈接直接轉發刷卡器的拉合閘命令。
