公寓樓層遠程水、電集抄系統方案
無線電表+RS485水表+無線水表采集器+4G遠程水電抄表終端
水電一體遠程智能抄表方案
【項目情況】
項目地三棟樓、每棟樓2-5層，每層電表、水表各約30戶。
三棟樓現有電表約為360只，均為機械表，需更換為電子式電表。安裝方式為分散式安裝入戶門上端，一戶一表。
三棟樓中其中2棟已安裝電子式水表，另1棟需新裝水表120只。安裝方式為分散式安裝房間內，一戶一表。
【方案簡介】
水表一體遠程自動抄表
電表采用內置通訊模塊的單相電子式電能表。模塊內置，直接與集中器通訊。
水表通過485方式連接無線采集器，采集器通過無線方式與集中器通訊。
集中器與后臺之間采用4G通訊方式連接。
【方案特點】
①因地制宜，對現有項目環境不需作大幅度整改，水電一體式自動抄表，節約人工，滿足智能化管理需求。
②采用微功率無線通訊方式傳輸，壓縮中間成本投入。
③遠程自動抄讀數據，手機同步查詢，實時關注能耗情況。
④數據檔案化管理，能耗使用情況一目了然，免人工維護，一體式打印輸出。

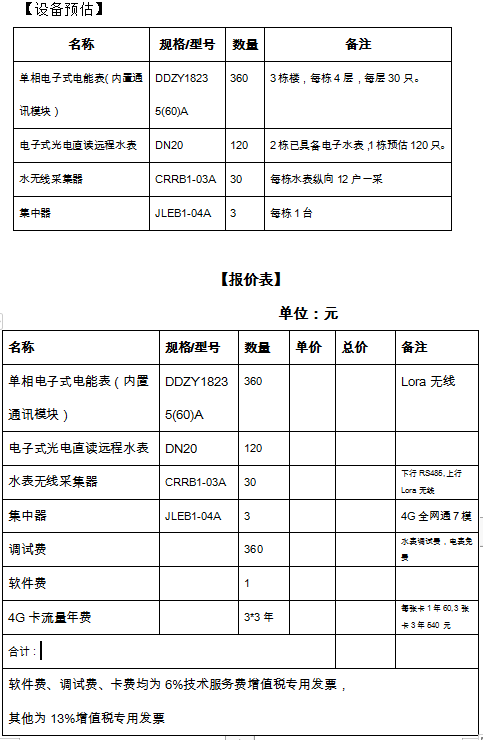

【設計產品】
①電表：智源光單相費控表DTZY1823
②水表：智源光水表DN20
③采集器： 智源光CRRB1-03A型水電表采集器
④集中器：智源光JLEB1-04A型水電遠程抄表終端

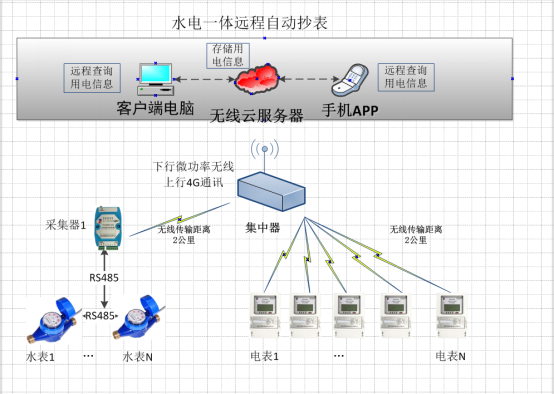

<方案運行原理圖>
【方案詳解】
①單相電子式電表內置無線通訊模塊,通過微功率無線與集中器通訊采集轉發數據。
②水表通過485方式連接無線采集器，采集器與集中器通過無線方式連接。
③集中器內置下行無線通訊模塊，下行通過微功率無線傳輸數據，上行通過內置4G模塊采用4G轉輸與后臺通訊。
④集中器傳輸抄表數據上傳至云存儲空間，用戶可以任意地點由連網電腦登錄賬號抄收數據。
深圳市智源光通訊技術有限公司
2017-8-23
