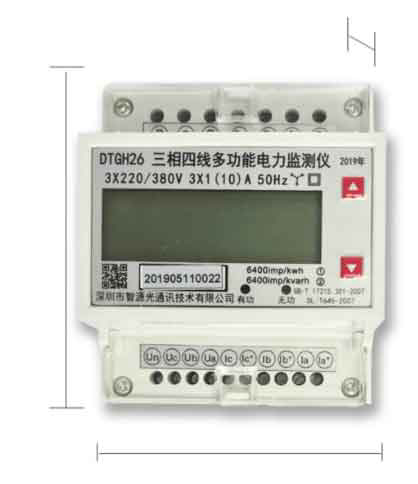

DTGH26-T型三相四線多功能電力監測儀
（導軌安裝式、外置互感器）

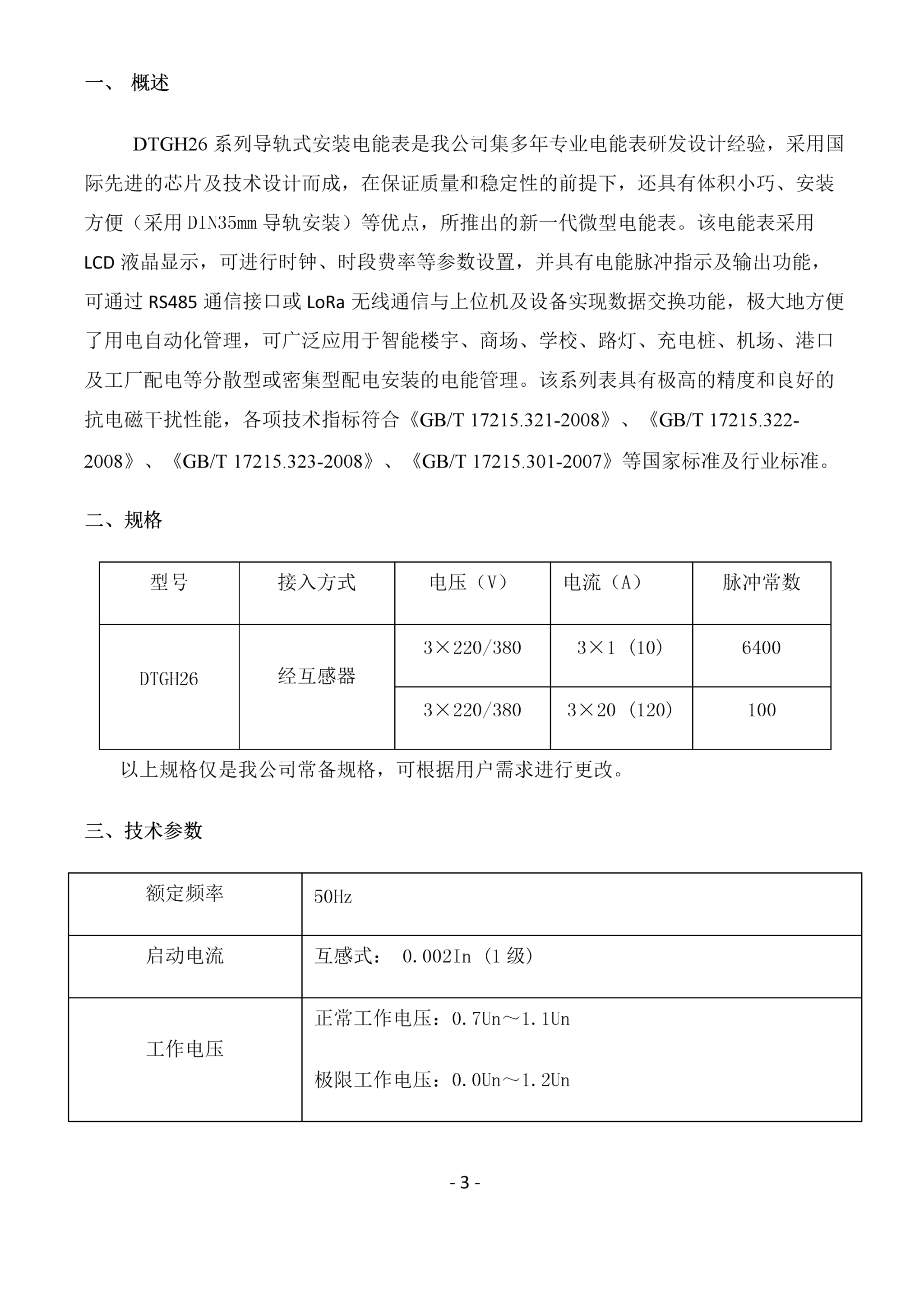

DTGH26系列導軌式安裝電能表是我公司集多年專業電能表研發設計經驗，采用國際先進的芯片及技術設計而成，在保證質量和穩定性的前提下，還具有體積小巧、安裝方便（采用DIN35mm導軌安裝）等優點，所推出的新一代微型電能表。該電能表采用LCD液晶顯示，可進行時鐘、時段費率等參數設置，并具有電能脈沖指示及輸出功能，可通過RS485通信接口或LoRa無線通信與上位機及設備實現數據交換功能，極大地方便了用電自動化管理，可廣泛應用于智能樓宇、商場、學校、路燈、充電樁、機場、港口及工廠配電等分散型或密集型配電安裝的電能管理。該系列表具有極高的精度和良好的抗電磁干擾性能，各項技術指標符合《GB/T 17215.321-2008》、《GB/T 17215.322-2008》、《GB/T 17215.323-2008》、《GB/T 17215.301-2007》等國家標準及行業標準。
新一代智能型高科技網絡預付費電能計量電表
DTGH26-T型三相表的功能特點
安裝
便捷
精致
小巧
直觀
指示
遠距
傳輸
低耗
長壽
通訊
規約
產品參數
型號 | DTGH26-T |
接入方式 | 電流為外接開口互感器 |
電壓（V） | 3×220/380 |
3×220/380 | |
電流（A） | 3×1 (10) 外接電流根據原來電流互感器接入電流決定 |
3×20 (120)? | |
脈沖常數 | 6400 |
100 | |
額定頻率 | 50Hz |
啟動電流 | 互感式：?0.002In (1級) |
工作電壓 | 正常工作電壓：0.7Un～1.1Un 極限工作電壓：0.0Un～1.2Un |
電壓線路功耗 | 每相電壓回路≤1.5W、6VA |
電流線路功耗(Ib<10A) | ≤0.2VA |
每相電流線路功耗(Ib≥10A) | ≤0.4VA |
電池參數 | 3.6V/1.2Ah |
安裝方式 | 采用35mm標準導軌安裝方式 |
工作環境 | -10～60℃，相對濕度≤93%，無腐蝕氣體， 海拔高度≤2500m |
電能脈沖輸出 | 脈沖寬度80ms,光電隔離無源輸出 |
數字通信 | RS485接口；DL/T645-2007 通信速率：1200、2400(默認)、9600 LoRa無線：470MHz～510MHz |
外形尺寸 | 63×91×74（mm） |
品牌電表+自組網技術+云臺系統
74mm
63mm
91mm

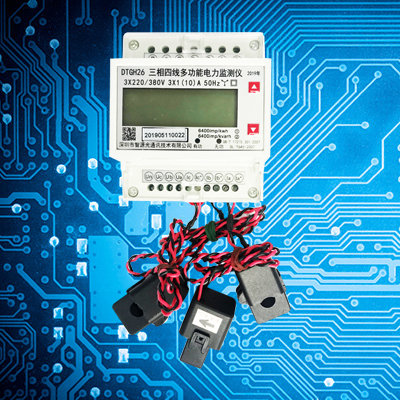

? ? ? ?智源光DTGH26-T型導軌型三相電表，通過外接開口微型電流互感器的方式，使現場安裝更簡便，在不停電的狀況下，通過開口的微型互感器直接卡在原來接入的電流互感器線路上，實現對線路電流的監測，實際相當于把原來電表中的電流互感器移到電表外面。
? ? ? ? 同時由于采用外接開口互感器的方式，在線路電流不超過150A時，均可直接使用該類型電表，在計量要求不高的情況下免去安裝傳統互感器的大量施工和省去成本較高的傳統互感器。
?? ? ?DTGH26-T型電表，為我公司按照計量標準制造研發的監測儀表。
63mm
74mm
91mm
DTGH26-T型三相四線多功能電力監測儀的簡要說明

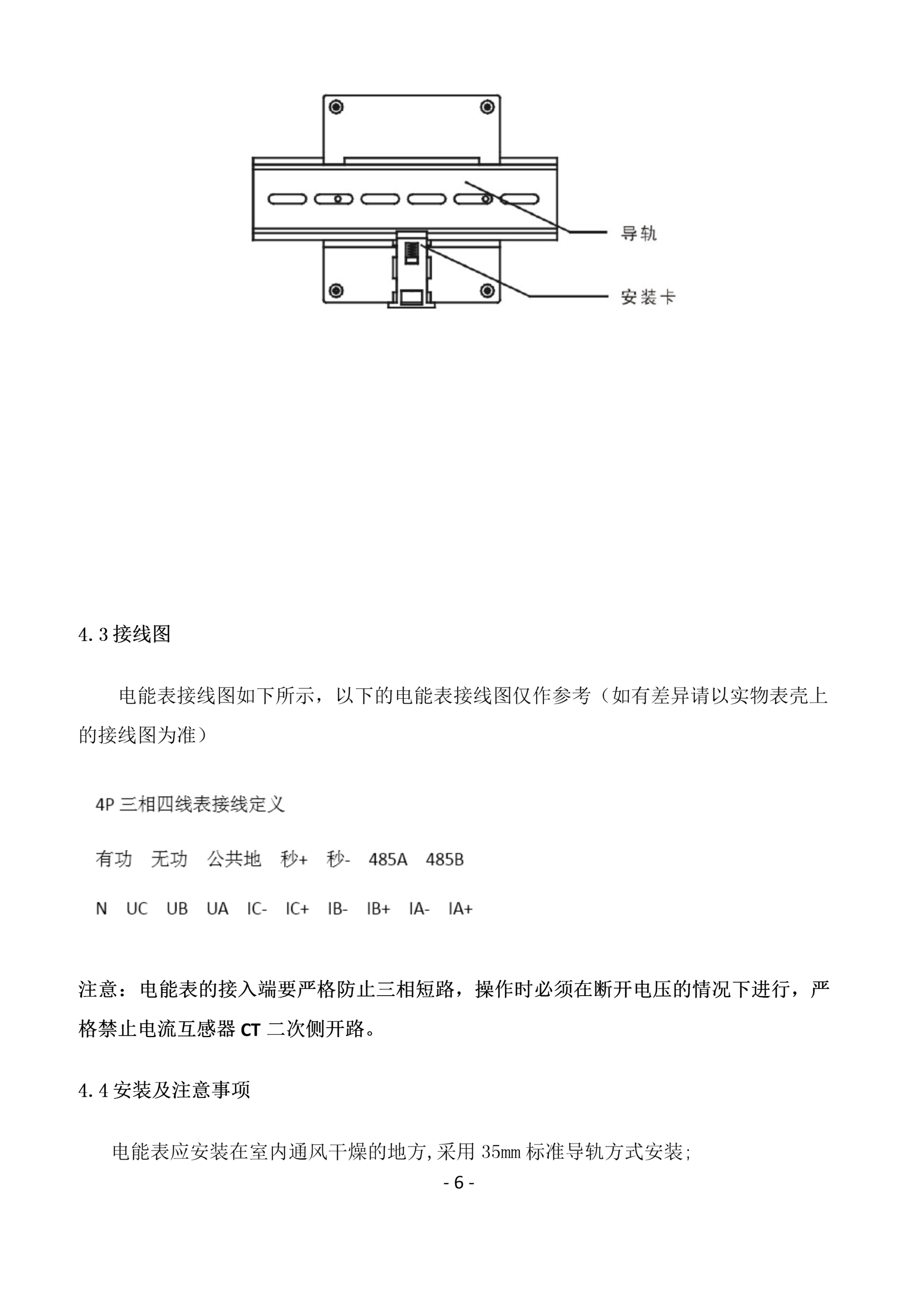

2.產品安裝圖解

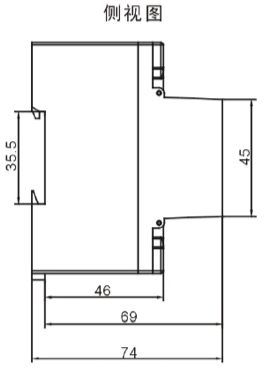

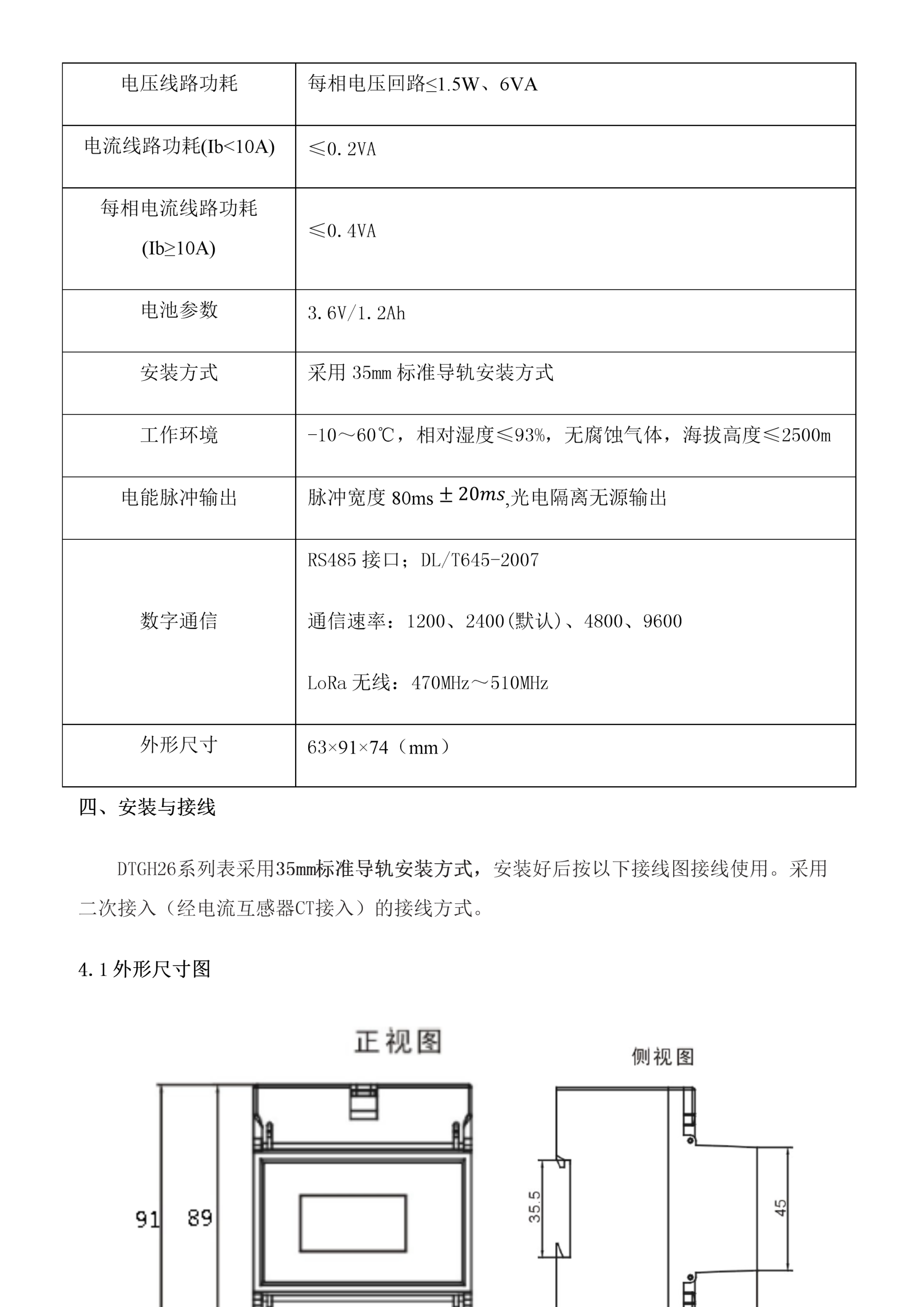

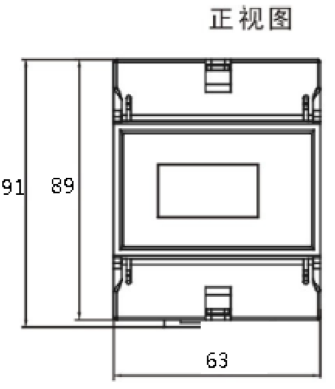

1.產品外形尺寸結構圖解

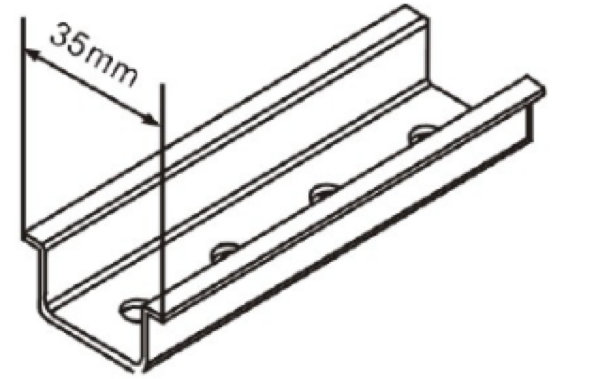

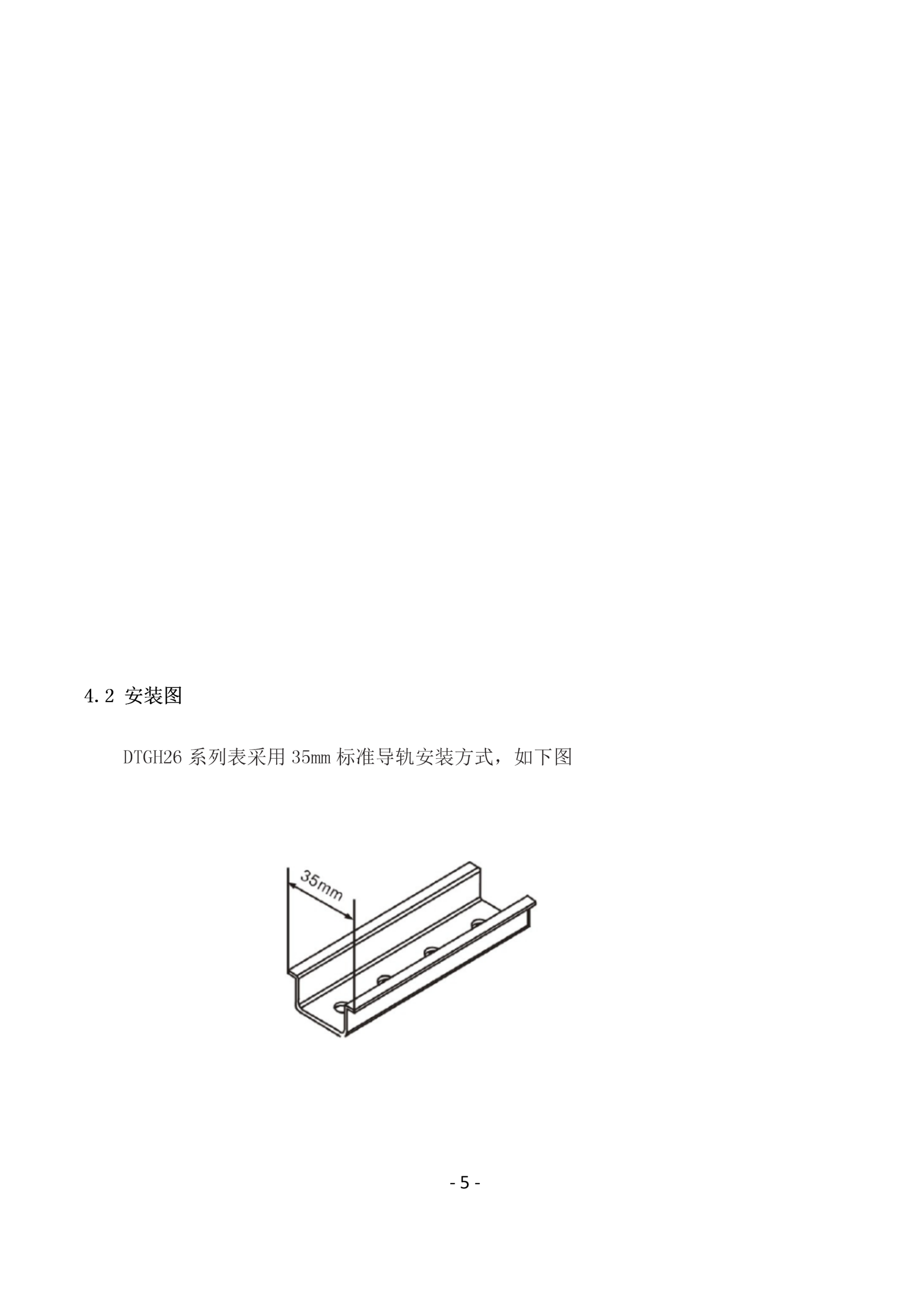

DTGH26系列表采用35mm標準導軌安裝方式，安裝好后按以下接線圖接線使用。采用二次接入（經電流互感器CT接入）的接線方式。
1.我是工廠業主，最近發現工廠內新裝的一批分表和總表總是對不上，這個表能用作比對表嗎？
可以的，DTGH26-T型導軌型三相電表，通過外接開口微型電流互感器的方式，使現場安裝更簡便，在不停電的狀況下，通過開口的微型互感器直接卡在原來接入的電流互感器線路上，操作特別簡單，您可以一對一將其安裝在二次側上，就可以排除是不是分表差異導致和總表數據對不上了。
2.我是學生宿舍負責人，計劃更換原舊電表，不過表箱空間特別小，預安裝的電表數量又特別多，可以采用這一種嗎？
可以的，該款電表采用標準35MM導軌安裝。其外形尺寸為63MM*91MM*74MM，體積非常小巧，如果這種表還不能安裝的話，基本只能加裝新電表箱了。
3.這種DTGH26-T型三相表采用的是哪一種通信規約
該表采用DL/T645-2007通信規約
4.這款表支持遠程自動抄表系統嗎？
支持的，該表具備485通訊接口，同時也支持擴展無線通訊模塊
