TCLNRS01型無線通信轉換器

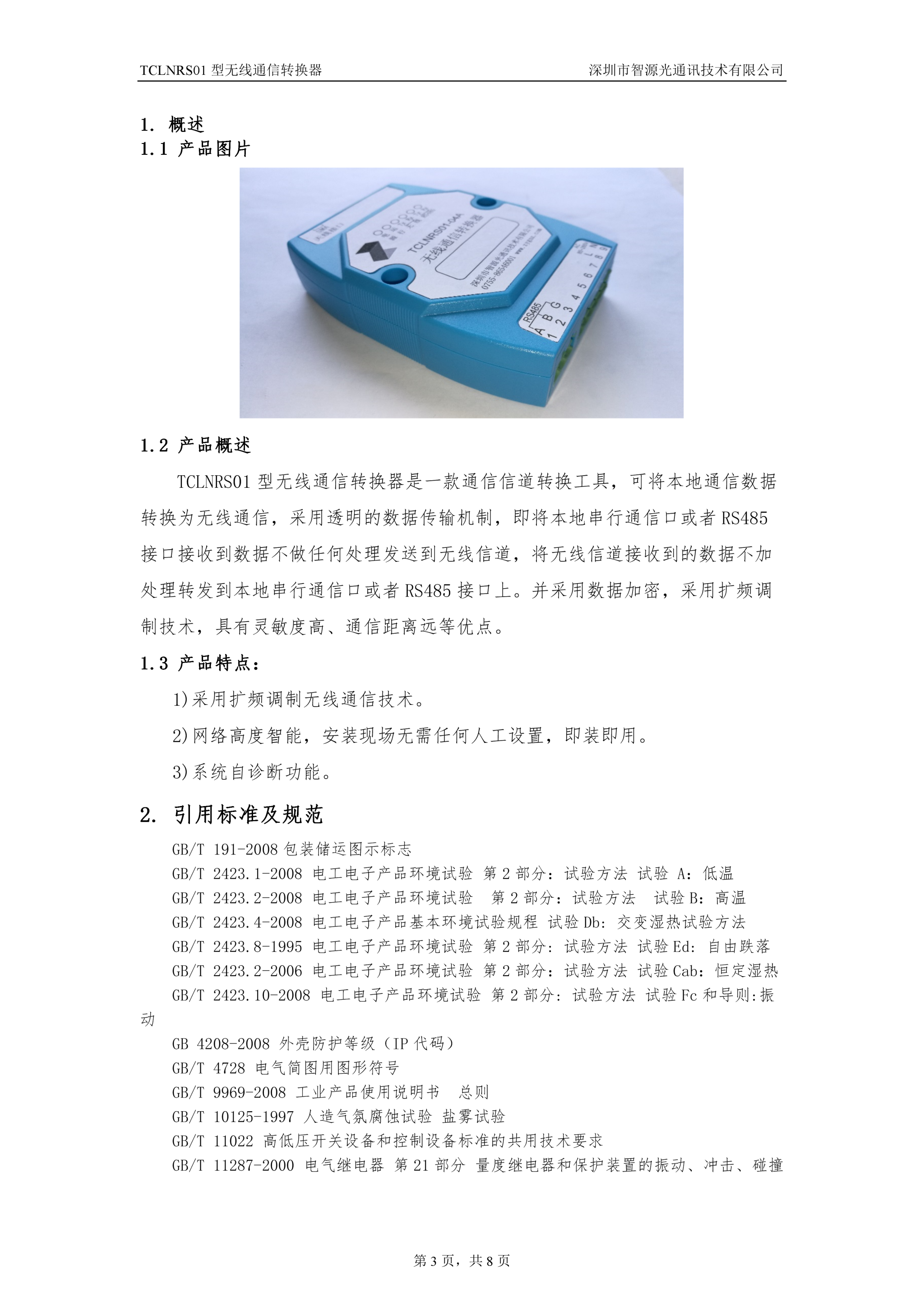

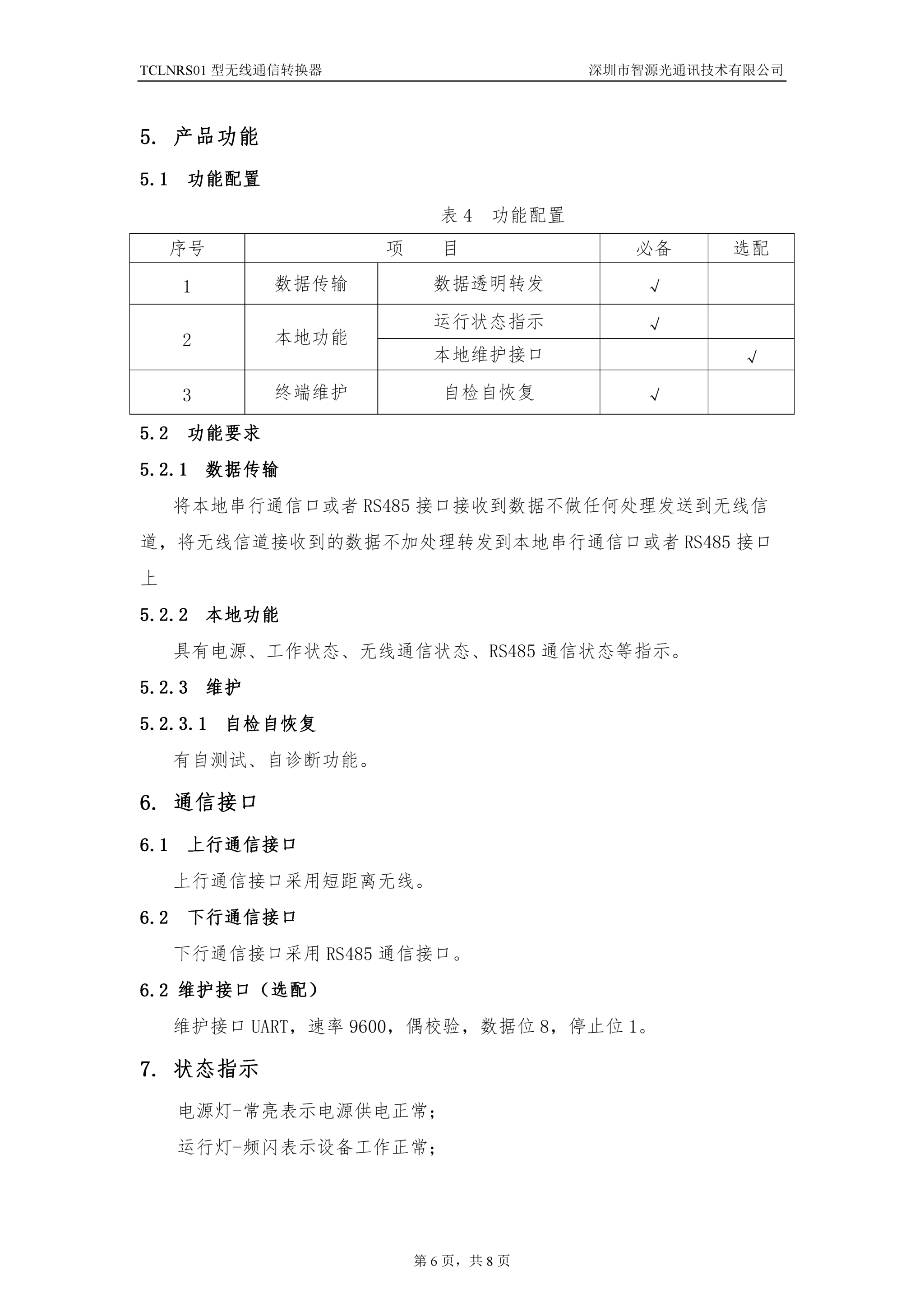

TCLNRS01型無線通信轉換器是一款通信信道轉換工具，可將本地通信數據轉換為無線通信，采用透明的數據傳輸機制，即將本地串行通信口或者RS485接口接收到數據不做任何處理發送到無線信道，將無線信道接收到的數據不加處理轉發到本地串行通信口或者RS485接口上。并采用數據加密，采用擴頻調制技術，具有靈敏度高、通信距離遠等優點。
新一代智能型高科技網絡預付費電能計量電表
TCLNRS01型無線采集器功能特點
安裝
便捷
精致
小巧
直觀
指示
遠距
傳輸
低耗
長壽
通訊
規約

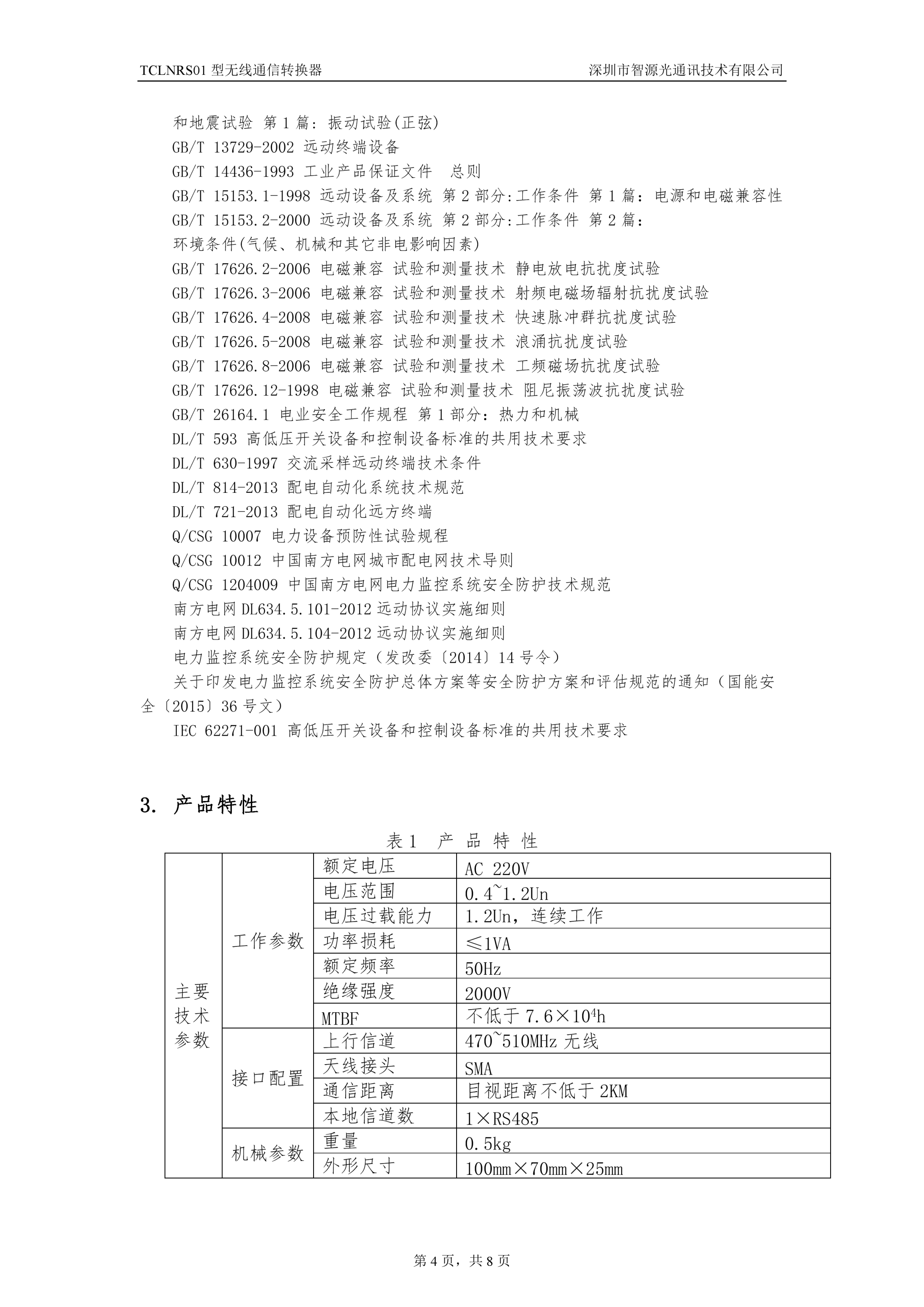

產品參數
主要技術參數 | 工作參數 | 額定電壓 | AC 220V |
電壓范圍 | 0.4~1.2Un | ||
電壓過載能力 | 1.2Un，連續工作 | ||
功率損耗 | ≤1VA | ||
額定頻率 | 50Hz | ||
絕緣強度 | 2000V | ||
MTBF | 不低于7.6×104h | ||
接口配置 | 上行信道 | 470~510MHz無線 | |
天線接頭 | SMA | ||
通信距離 | 目視距離不低于2KM | ||
本地信道數 | 1×RS485 | ||
機械參數 | 重量 | 0.5kg | |

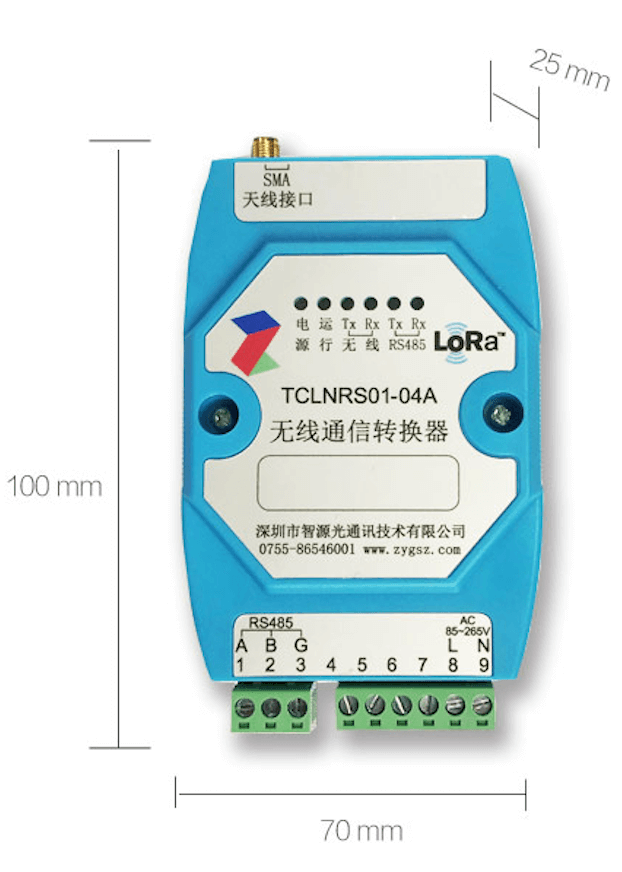

外形尺寸 | 100mm×70mm×25mm |
品牌電表+自組網技術+云臺系統
TCLNRS01型無線通信轉換采集器簡要說明
1.TCLNRS01型 無線通信轉換器狀態指示解釋
2.TCLNRS01型 無線通信轉換器安裝圖解
電源燈-常亮表示電源供電正常；
運行燈-頻閃表示設備工作正常；
無線TX燈-頻閃表示無線信道正在發送數據；
無線RX燈-頻閃表示無線信道正在接收數據；
RS485TX燈-頻閃表示RS485信道正在發送數據；
RS485RX燈-頻閃表示RS485信道正在接收數據。
運行燈-頻閃表示設備工作正常；
無線TX燈-頻閃表示無線信道正在發送數據；
無線RX燈-頻閃表示無線信道正在接收數據；
RS485TX燈-頻閃表示RS485信道正在發送數據；
RS485RX燈-頻閃表示RS485信道正在接收數據。

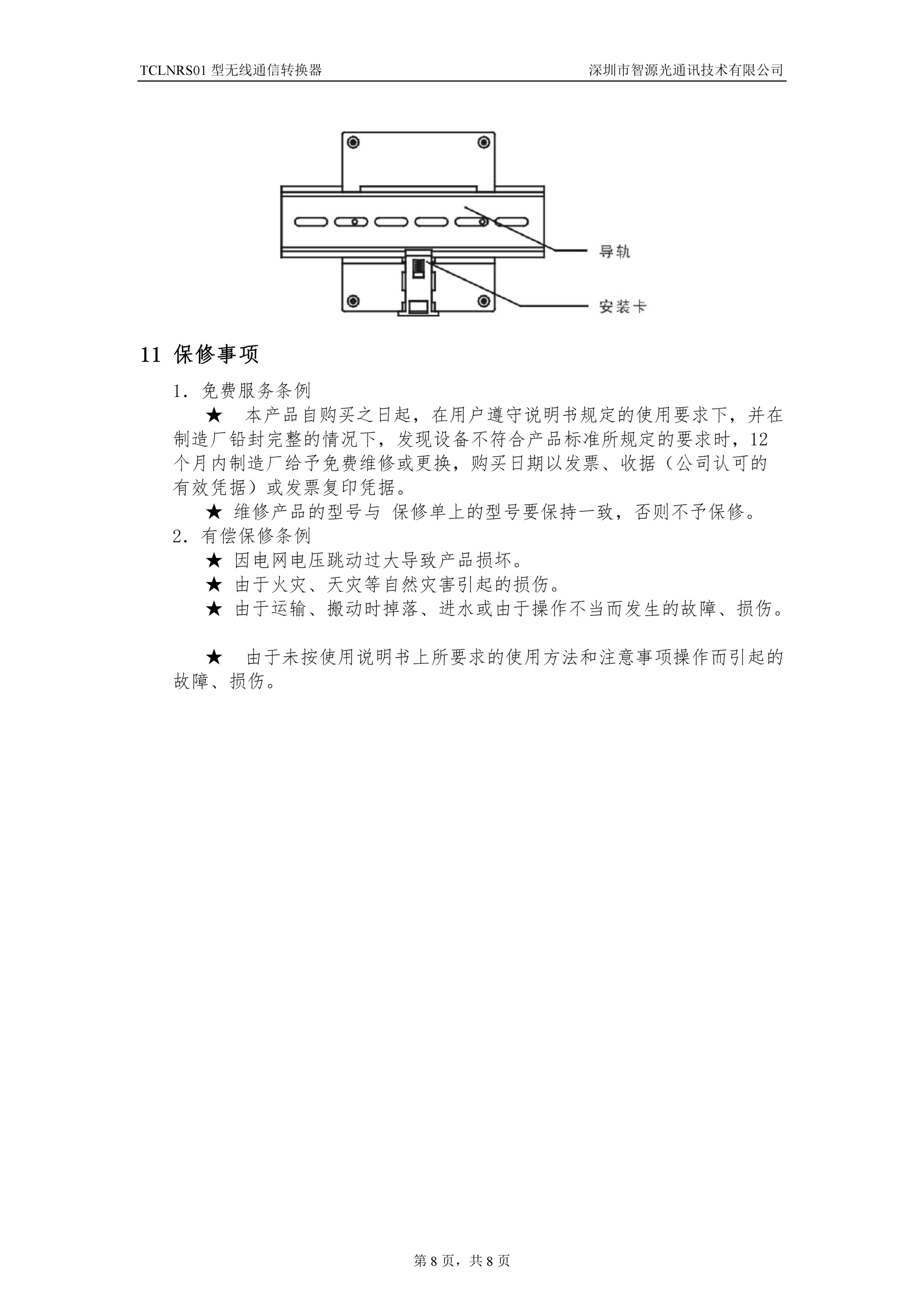

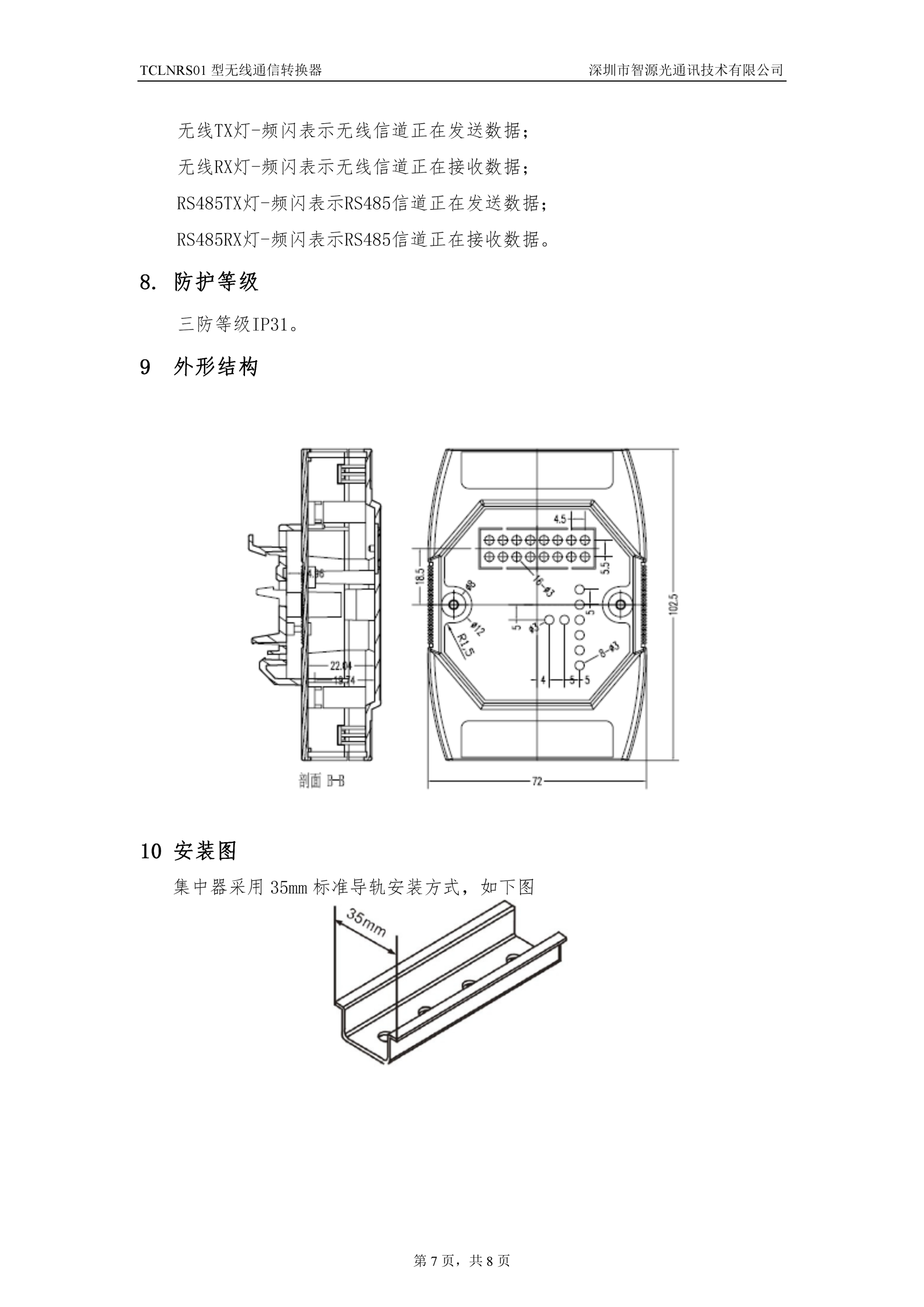

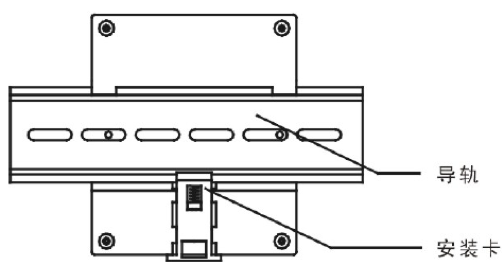

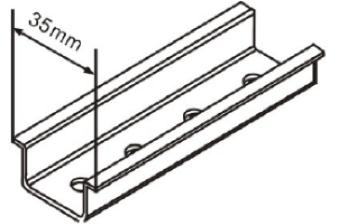

請集中器采用35mm標準導軌安裝方式，如下圖
1.你們的無線采集器可靠嗎？
安全可靠，我們的TCLNRS01型無線采集器都是自主研發生產的，具有自主知識產權、多項技術及發明專利，是國家電網和南方電網的供應商之一。
2.這款采集器支持RS485嗎？
支持的，該表具備485通訊接口，支持遠程自動抄表系統采集數據。
3.這款表尺寸大嗎？我的安裝空間有點小。
這款采集器的外形體積和其他品牌的無線采集器相比小很多，該表體積小、重量輕、便于安裝。
4.這款采集器運行穩定嗎？
該款無線采集器通過我們嚴格的技術測試，運行功耗低，壽命長，無線采集傳輸性能穩定優秀。
