樓宇地下室遠程自動抄表方案
樓宇地下室遠程自動抄表方案
樓宇地下室遠程自動抄表方案
【項目環境】
電表分散式安裝在4臺變壓器側（4臺變壓器分布在地下室兩個抄表點）
【項目需求】
樓宇地下室遠程自動抄表方案
【方案介紹】
架構網絡與平臺以實現數據采集、存儲、統計、分析、發布及安全管理，建立可靠、高效的遠程自動抄表系統。
【功能介紹】
1.系統管理：用戶根據用戶賬號及密碼登陸、退出系統，進行功能操作。
2.用戶管理：對系統內用戶建檔，遠程對用戶進行新建、查詢、刪除、修改等操作。
3.抄表管理:系統可定時和隨時抄錄數據。可以抄讀用電表使用當前、月凍結數據。
4. 用電數據報表分析：開戶查詢、實時用電數據查詢、歷史數據查詢等。
5.采集服務：定時采集（定時巡測）、隨機采集、事件響應。

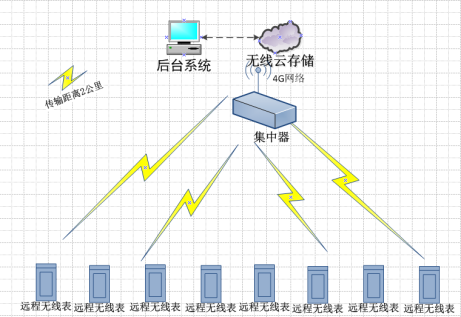

【總體架構】
A、主站系統與集中器之間采用4G聯接方式。后臺管理平臺匯總數據并進行處理。
B、三相電能表內置LORA無線通訊模塊與集中器之間采用短距離無線方式傳輸。
【方案設計原則】
1、實時性：抄表數據返回時長小于10秒、數據保存響應時長小于0.5秒；
2、可靠性：系統服務程序自動運行機制，服務器斷電服務器關機重啟后能馬上恢復系統運行；
3、擴展性：系統進行模塊化設計，擴展業務不影響原有業務正常運作。提供外部數據接口，作為外部系統擴展；
4、可維護性：提供自動升級程序，保證便于程序更新；
5、界面友好性：充分結合用戶的需求，以及利用美工對界面進行設計。使用戶界面美觀，易用，可通過手機和電腦查詢用電情況。
【方案特點】
1.實時數據采集自動傳輸。
2.采用LORA無線方式轉輸，可靠性強。
3.免除布管拉線，不破壞原有建筑，方便工程安裝。
4.關聯打印機設備，實現數據打印需求。
5.數據導出功能，方便存儲管理。
6.易管理免維護，運維便捷。
樓宇地下室遠程自動抄表方案
報價單
序號 | 設備名稱 | 數量 | 單位 | 單價（元） | 總價（元） | 備注 | |
1 | 硬件部分 | ||||||
1.1 | 三相四線電能表 DTZY1823 10(60)A 3*220/380V | 60 | 臺 |
| 白色壁掛式，不帶繼電器,帶上行模塊 | ||
1.2 | 智能能源管理終端 | 2 | 套 | 導軌式，簡易型1路RS485口，內置4G流量卡，包年流量費。 | |||
2 | 軟件部分 | ||||||
2.1 | 系統服務 | 1 | 項 | 不包含與其他軟件接口調試服務費，如對功能擴展另行計費，包含云服務器軟件。 | |||
方案總價 | |||||||
小計 | 報價不含施工費 | ||||||
深圳市智源光通訊技術有限公司
2019.11.11
