水電一體遠程智能抄表方案
【項目情況】
一區1-6棟，二區1-3棟
水表總計1417只，電表總計579只
電表、水表集中安裝
【項目需求】
商鋪水電一體遠程智能預付費抄表（欠費停電，水不停）、住宅只抄表。
【方案介紹】
架構網絡與平臺以實現數據采集、存儲、統計、分析、發布及安全管理，建立可靠、高效的遠程自動抄表系統。
【功能介紹】
1.系統管理：用戶根據用戶賬號及密碼登陸、退出系統，進行功能操作。
2.用戶管理：對系統內用戶建檔，遠程對用戶進行新建、查詢、刪除、修改等操作。
3.抄表管理:系統可定時和隨時抄錄數據。可以抄讀水、電表使用當前、月凍結數據。
4. 用電數據報表分析：開戶查詢、購電查詢、歷史購電記錄查詢。系統采集回來或人工實時抄讀的歷史用電數據查詢。
5.采集服務：定時采集（定時巡測）、隨機采集、事件響應。
A-485通訊方案

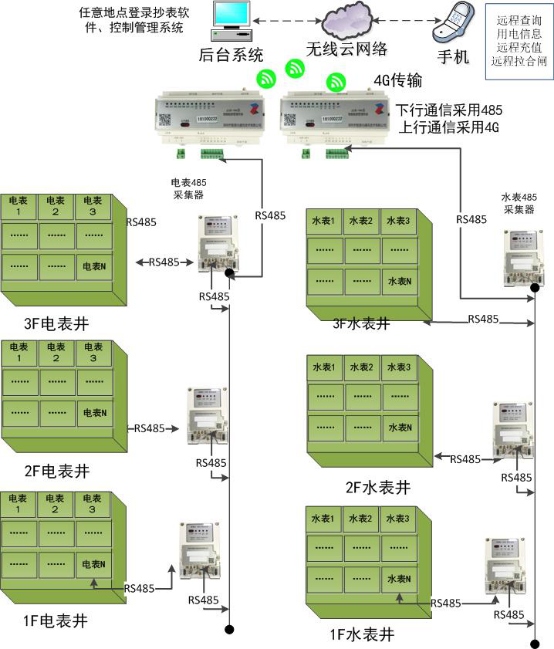

【運行架構圖】
【方案特點】
①采用485通訊方式，運行穩定可靠，免維護。
②水電一體式自動抄表，節約人工，滿足智能化管理需求。
③遠程自動抄讀數據，手機同步查詢，實時關注能耗情況。
④同一用戶水電共享同一賬戶，用戶手機端查詢用電用水情況，欠費短信提醒功能，水電賬戶欠費后拉電表閘，繳費成功后遠程合閘。（水表使用普通光電直讀遠程水表，水表不拉閘）
⑤PC端與手機端同步操作。用戶自主查詢、充值、繳費合閘，減免物業管理人員工作量，提高效率。
【方案缺點】
485方案中間過程需要通過485線對電表和采集器進行連接，有一定施工強度。
【方案詳解】
①電表內置開關，采用485通訊方式聯接，單只485采集器接入電表限額為30只。
②水表通過485方式連接水表485采集器，水表采集器內置電源，互聯水表對數據進行抄讀，單只水表采集器接入水表限額為30只。
③集中器下行采用485通訊方式與水電表采集器通訊抄讀數據。集中器內置4G模塊，上行通訊采用4G流量與服務器進行通訊。
④數據匯總于服務器數據庫內，用戶可以任意地點由連網電腦登錄平臺軟件管理數據。
【運行支持】
名稱 | 數量 | 用途 | 解決辦法 |
服務器一臺 | 1 | 存儲數據、支持上傳和下發匯總等。 | 1.甲方可自備。 2.租用我公司云端服務器 |
開通微信公眾號 | 甲方需自行申請微信公眾號，用于收款 | 公眾號年審費用約300元 | |
購買云短信 | 用于支持軟件發送短信提醒用戶的水電賬戶余額提醒 | 云短信套餐可以各大平臺自選 |
【報價表】
單位：元
硬件報價表明細 | ||||||
名稱 | 規格/型號 | 數量 | 單位 | 單價 | 總價 | 備注 |
單相電子式電能表 | DDZY1823 5(60)A | 461 | 只 | （內置開關） | ||
三相智能費控表 | DTZY1823 5(80)A | 118 | 只 | （內置開關） | ||
電子式光電直讀遠傳水表 | DN25 | 1370 | 只 | 鐵殼，絲扣連接 含接管螺母 | ||
電子式光電直讀遠傳水表 | DN40 | 4 | 只 | 鐵殼，絲扣連接 含接管螺母 | ||
電子式光電直讀遠傳水表 | DN50 | 43 | 只 | 鐵殼，法蘭連接 不含法蘭片 | ||
電表采集器（485方案） | 20 | 只 | 預估 | |||
水表采集器（485方案） | 48 | 只 | 預估 | |||
集中器 | JLEB1-04A | 11 | 套 | 預估 | ||
4G卡流量年費 | 11*5年 | 張 | 每卡1年60*11*5=3300,預收5年 | |||
軟件與調試費報價明細 | ||||||
調試費 | 1996 | 戶 | ||||
運行軟件費 | 1 | 套 | ||||
合計 | ||||||
備注： 1.報價含運費含稅，其中硬件設備開具13%增值稅專用發票，軟件及調試費開具6%技術服務費增值稅專用發票。 2.報價不含電表、水表安裝費以及集抄系統施工費。 3.采集器需在水電表安裝位置旁留位安裝，集中器需自購集中器外箱。 | ||||||
