運營商移動、聯通、電信遠程抄表方案

編制單位：深圳市智源光通信技術有限公司

編制日期：2019年4月3日

1、概述

基站抄表平臺具有網絡結構自適應、免調試、免維護、運行穩定、方便擴展的特點。該平臺采用先進的無線網絡數據傳輸技術，對用戶能耗及設備安全狀況進行實時采集及告警，實現數據的集中存儲和統一管理，極大地提高了工作效率，為管理、統計、分析能源使用情況提供依據。

2、平臺簡介

2.1平臺介紹

基站抄表平臺主要面向基站的電能管理。平臺規劃符合國家電改“管住中間，放開兩頭”的思路。

基站抄表平臺通過采集需求側和供給側的數據，結合大數據分析，為客戶提供及時、可靠的管理和需求預測功能，是一套以監測、分析為手段面向業務和技術支撐的平臺。

2.2平臺優勢

1） 系統全流程數字化，分層信息呈現機制讓管理者、執行者快速準確把握關鍵信息；

2） 運營商級QOS業務質量技術，保證數據的穩定傳輸；

3） 多種訪問方式，手機、平板APP隨時隨地協助管理；

4） 系統對用能信息進行統計，支持能耗分析、峰值分析、關聯分析、負荷預測；

5） 全套采集解決方案，多頻段自由組合，獨立不受限制，一次性投入；

6） 系統具備強大的云計算和云儲存能力，可以開發大數據分析和挖掘，為用戶提供更為精準的業務支撐；

7） 系統云端支持全開放的第三方接口，各種架構和終端體系自適應全支持模式，具備分布式部署和集中部署的運營管理模式；

8） 系統全面的運行、報警數據統計分析和完善的報表功能，提供全面的業務輔助和信息的查詢、報表生成和打印輸出；

9）系統具備全面的自管理功能，對系統內部設備運行信息管理，運程監測、診斷；

10）系統提供海量的數據存儲能力，可根據用戶的數據需求對服務器存儲空間進行靈活配置；

11）系統通過云端提供的安全認證服務，實現安全的體系構建和隱私保護；

12）系統通過云端服務的提供，讓用戶的終端頁面響應更快捷，服務獲得更迅速，入口更多樣化，提升服務質量。

基站抄表平臺具有通用性好，可靠性高等優點，實時監控用電安全，當發生異常情況時，系統提供及時的報警提醒，通知相關維護人員現場查看、維修，便于維護人員掌握設備狀況，制定詳細的設備維修計劃，減少人力投入，提供工作效率，使得配電室的無人值守真正成為現實，從而提升整個企業的管理水平。

2.3設計標準及規范

《國家機關辦公建筑和大型公共建筑分項電能數據采集技術導則》

《國家機關辦公建筑和大型公共建筑分項電能數據傳輸技術導則》

《國家機關辦公建筑和大型公共建筑樓宇分項計量設計安裝技術導則》

《國家機關辦公建筑和大型公共建筑數據中心建設與維護技術導則》

《國家機關辦公建筑和大型公共建筑智慧能源管理系統建設、驗收與運行管

理規范》

《多功能電能表通信規約》DL/T645-2007

《電能計量裝置技術管理規程》DL/T448-2000

《電測量及電能計量裝置技術規程》DL/T5137-2001

《低壓配電設計規范》GB50053-94

《電氣裝置安裝工程低壓電器施工及驗收規范》GBJ232-82

《電氣裝置安裝工程電力低壓電器施工及驗收規范》GB50254-1996

《綜合布線工程驗收規范》GB50312-2007

及業主提供的設計要求和其它有關國家及地方的現行規程、規范及標準。

3、平臺內容

3.1 系統拓撲圖

基站抄表平臺是一個以數據為基礎，以用戶為中心的實時系統。它提供實時的電能數據服務、定制化的用戶界面，為用戶提供實時的多視角豐富的應用。它由硬件系統和軟件系統組成，硬件作為平臺的支撐，軟件作為系統的靈魂，共同為用戶提供服務。如下圖1：

基站抄表方案

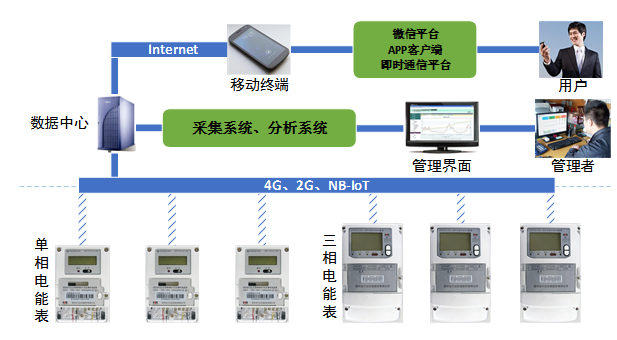

圖1拓撲圖

3.2 硬件設備

單、三相電表均有可插拔的通訊模塊，利用2G、4G、NB-IoT可組成遠程抄表、控制功能，可實現對表的遠程抄讀、設置、控制等管理。

3.2.1單相電能表

DDZY1823型單相費控智能電能表集眾多功能于一體，實現了正、反向有功、分時電能計量以及遠傳實時電壓、火線電流、零線電流、有功功率、功率因數等，電能表還具有負荷開關，負荷記錄，事件記錄，凍結功能，遠程管理控制功能。

l規格及技術參數：

²電壓及電流參數：

額定工作電壓：Un：220V，工作電壓范圍（80%～115%）Un

單相臨界電壓：電能表可在60%工作（80%以上通訊，點亮背光、拉合閘可正常工作）。

²準確度等級：2級

²啟動電流：≤0.004Ib

²潛動：具有邏輯防潛動功能

²電流規格：1.5(6)A、5(60)A、10(60)A、10(80)A、20(80)A、10(100)A

²電量LCD：顯示0~999999.99kWh。

²工作溫度范圍：-30℃~65℃，極限溫度范圍：-40℃~70℃，相對濕度≤85%

²凈重：＜2.0Kg

²自動抄表功能：每月1日零時凍結

²電池：3.6 V　1.2Ah，不可充環保電池使用壽命大于10年

²時鐘精度：在參比溫度及工作電壓范圍內，內部時鐘準確度優于0.5s/d

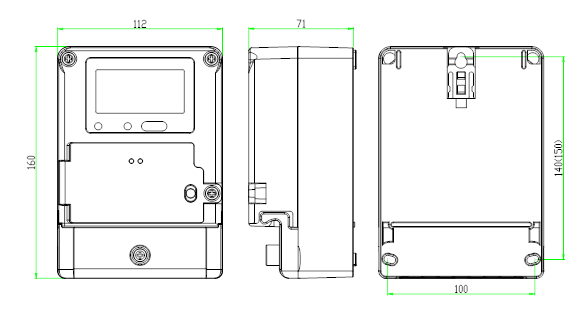

l外形尺寸圖：

基站用電表圖

3.2.2三相電能表

DT(S)ZY1823型三相電子式費控電能表采用當今最先進的電能表專用集成電路、永久保存信息的不揮發性存貯器、紅外通訊、漢字大畫面液晶顯示等多項技術。該表集眾多功能于一體，實現了有功、無功雙向分時電能計量、分相雙向計量、需量計量、功率因數計量、顯示和遠傳實時電壓、電流、功率等，并實現用戶的預付費功能，又可靈活預置多種功能。超負荷報警和自動斷電、缺相報警、缺相情況記錄、自動抄表等。以手持電腦為媒介實現用戶與供電部門計算機的信息傳輸。并采用多種軟件、硬件抗干擾措施，保證電表可靠運行，從而適應了電力部門對用戶有效及時地現代化科學管理需求。

l主要技術參數：

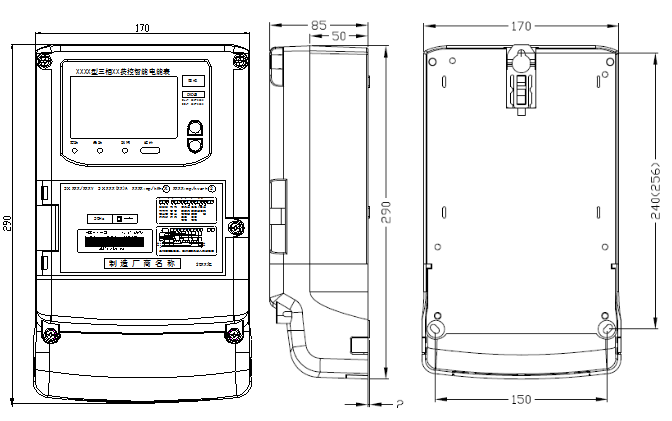

l電能表外形尺寸：

基站用三相表

3.3 軟件系統

軟件系統包括數據采集軟件、電能管理軟件和移動端APP。

基站抄表平臺采用B/S架構，以數據庫服務器、Web服務器、數據處理服務器為支撐，邏輯上進行分層設計，以分布式架構為中心，運行模塊化的軟件系統。

l軟件功能展示

基站抄表平臺系統軟件功能列表

l系統界面展示：

²登錄界面

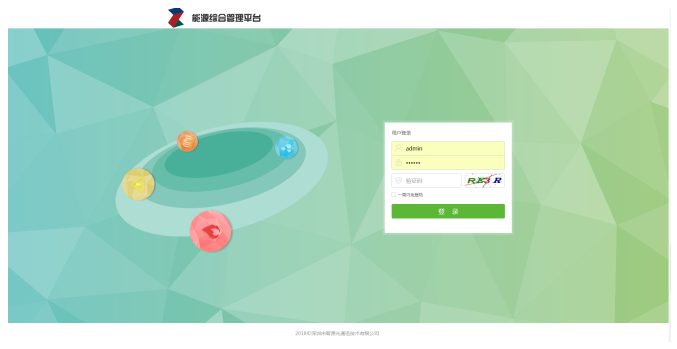

基站抄表系統

²實抄

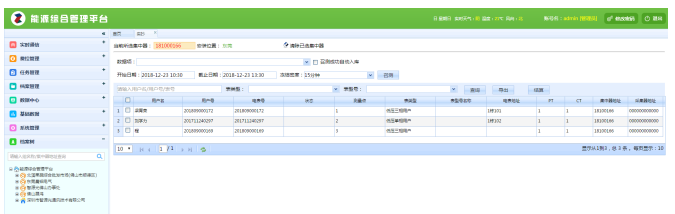

基站抄表

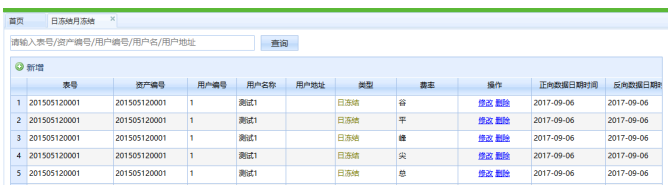

²凍結數據

基站遠程抄表圖

3.4現場照片生成器

系統可根據實際用電情況，結合基站信息，自動生成電能表現場抄表照片，照片內容包含電能表當月電量、電表通信地址或者資產編號、照片拍攝時間、基站地址信息、經緯度信息和備注等，具體內容可根據具體需求由管理員進行修改。

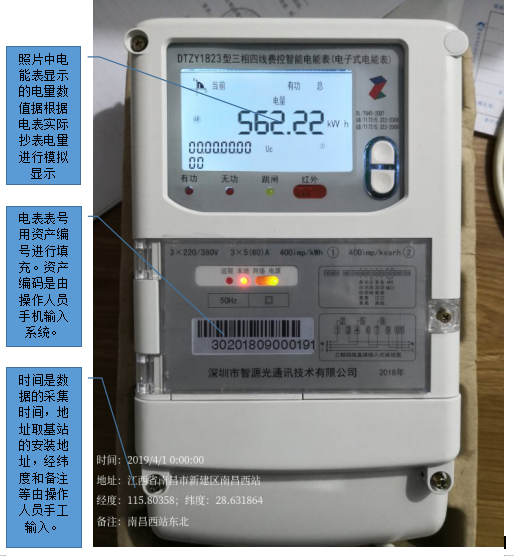

照片效果圖如下：

基站遠程抄表

4、其他

直供電和轉供電基站均需安裝具備上行信道的電表，直供電客戶因結算電表是供電局提供電表，因此我們安裝電表僅用于與供電局電表對照考核使用，轉供電所安裝電表用于與客戶進行費用結算。所使用電表不是賣給電網公司，因此不需要遵守電網公司的企標并送電網公司檢驗，只要符合國標規定，具有型號核準證和計量器具型式批準證書（CPA）即可。我公司電表全部符合要求，如果中通要自己申請相關證書預計需要50萬，半年左右時間拿到相關許可。

隨著抄表系統的使用，后期可以對數據進行深挖，通過對數據分析，例如過流、過壓、斷相、停電等異常狀況，及時發現影響基站運行
